Contattore a vuoto a 24 kV AC Corrente nominale 160A 250A 400A 630A
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Tempi di consegna: | 7-15 giorni lavorativi |
|---|
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto CA 24 kV,Contattore AC a vuoto 160A,Contattore a vuoto da 24 kV 630A |
||
|---|---|---|---|
Descrizione di prodotto

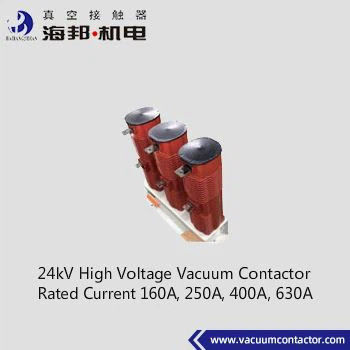

Contattore a vuoto da 24 kV 630A
Hai Bang 24kV Vacuum Contactor 630A è adatto per sistemi di alimentazione AC 50~60Hz, tensione nominale 24kV, corrente nominale di 160A, 250A, 400A, 630A.I contattori a vuoto da 24 kV sono utilizzati per il collegamento diretto o remoto e la disconnessione del circuito principaleQuesta serie di contattori ad alta tensione ad 24 kV adotta la struttura internazionale di struttura di isolamento semi-cilindrica a colata epoxi integralmente versata,che soddisfa pienamente i requisiti di isolamento previsti dalla normativa internazionaleL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto da 24 kV non deve superare i 1000 metri sul livello del mare.
Tipologie:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Dati tecnici:
|
Nome |
Unità |
Valore |
|||||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
24 kV |
||||
| Corrente di lavoro nominale (Ie) |
A |
160A |
250A |
400A |
630A |
||
| Capacità di connessione nominale (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
| Capacità di rottura nominale (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
| Corrente di sovraccarico e tempo di resistenza nominale |
kA/s |
2.4/1 |
3.75/1 |
"Cerchiamo Dio", 1/6 |
9.45/1 |
||
| Corrente di resistenza a breve durata nominale (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
| Capacità di resistenza di corrente massima nominale (Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
| Durata nominale del cortocircuito |
s |
4 |
|||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra |
kV |
65 |
||||
| Interruzioni a vuoto |
kV |
65 |
|||||
| Impulso di illuminazione resistenza tensione |
kV |
125 |
|||||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||||
| DC 110/220 | |||||||
| Potenza nominale (P) |
VA |
≤ 2000/30 (assorbimento/tenuta) |
|||||
| Potenza nominale (P) tenuta meccanica |
VA |
≤ 2000/700 (chiusura/apertura) |
|||||
|
Circuito ausiliario |
Modulo | 3a+2b | |||||
| Valore nominale |
di potenza di ricambio AC 380V/5A, |
||||||
| CC 380V/1A | |||||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 |
|||||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
||||
| A breve termine |
tempo/ora |
60 |
|||||
|
Durabilità meccanica |
10000 volte |
100 |
|||||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
||||
| Tempo asincrono a 3 fasi |
ms |
≤ 3 |
|||||
| Orario di apertura originale |
ms |
≤ 50 (detenzione elettrica) |
|||||
| Fermo di accelerazione |
ms |
≤ 6 |
|||||
Commento:
1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
