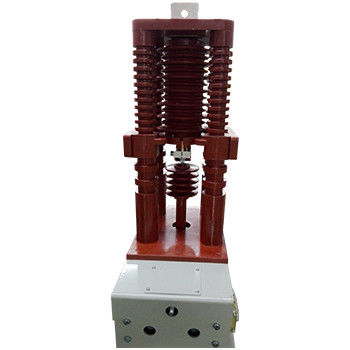

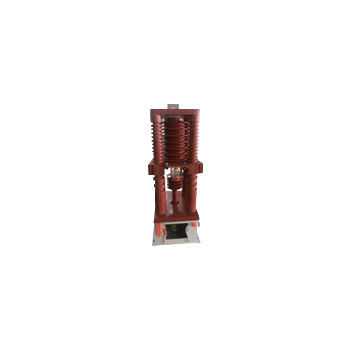

Contattore a vuoto monofase 40,5 kV - Contattore a vuoto monofase ad alta tensione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a fase singola da 40,5 kV |
||
|---|---|---|---|
Descrizione di prodotto
Contattore a vuoto a fase singola 40,5 kV - contattore a vuoto ad alta tensione a fase singola, tensione nominale 40,5 kV, corrente nominale 160A, 250A, 400A, 630A
Descrizione generale:
Hai Bang Single Phase 40.5kV Vacuum Contactor è adatto per sistemi di alimentazione AC 50 ~ 60Hz, tensione nominale del circuito principale 40.5kV, corrente nominale 160A, 250A, 400A, 630A.Questo tipo di contattore a vuoto ad alta tensione monofase è utilizzato principalmente come interruttore di messa a terra quando si verifica un guasto di messa a terra monofaseIl contattore a vuoto a fase singola Haibang 40,5 kV è utilizzato in armadi di soppressione dell'arco e occasioni elettriche che richiedono un controllo a fase singola.L'altitudine dell'ambiente in cui viene utilizzato questo tipo di contattore a vuoto monofase non supera i 1000 metri sul livello del mare.
Abbiamo un altro tipo di contattore a vuoto a fase singola 40,5 kV, che potrebbe funzionare in modo sicuro e stabile ad un'altitudine di 5000 m sul livello del mare.
Tipologie:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J(D) /D-630-6.3
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 40.5 | |||
| Corrente di lavoro nominale (Ie) | A | 160, 250, 400, 630 | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | A | 10Ie (AC-4) | ||||
| Capacità di rottura nominale | A | 8Ie (AC-4) | ||||
| Corrente di resistenza a breve durata nominale | A | 10Ie | ||||
| Cantico nominale di resistenza alla corrente | A | 25Ie | ||||
| Durata nominale del cortocircuito | s | 4 | ||||
| Capacità di rottura massima | kA, tempo | 6.3/3 | ||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 95 | |||
| Interruzioni a vuoto | kV | 95 | ||||
| Impulso di illuminazione resistenza tensione | kV | 185 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Circuito ausiliario | Modulo | (3a+2b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 120 | |||
| A breve termine | tempo/ora | 360 | ||||
| Durabilità meccanica | 10000 volte | 3 | ||||
| Resistenza elettrica | 10000 volte | 25 ((AC-3), 10 ((AC-4) | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Orario di apertura originale | ms | ≤ 100 (detenzione elettrica) | ||||
| Fermo di accelerazione | ms | ≤ 10 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. |
||||||
