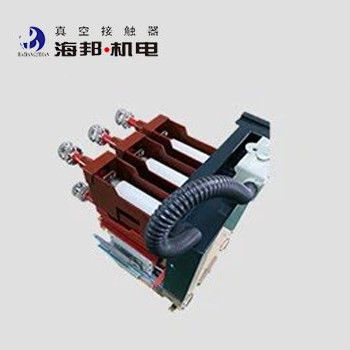

7.2kV 200A Unità di combinazione di fusibili per contattori a vuoto a tre fasi
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | 7Contattore a vuoto a tre fasi da 2 kV,200A Contattore a vuoto trifase |
||
|---|---|---|---|
Descrizione di prodotto
Descrizione generale:
Hai Bang 7.2kV Vacuum Contactor-Fuse Combination Unit Type HCR-7.2J ((D) Y/D315-50T è applicabile su sistemi di alimentazione a corrente alternata da 50-60 Hz e tensione nominale 7.2kV, corrente nominale 315A.La tensione nominale del tipoHCR-12J(D)Y/D200-50T è di 12 kV, e la sua corrente nominale è di 200A. Possono essere installati nel cabinet di commutazione per formare un circuito F-C e utilizzati in combinazione con un protettore completo.L'unità del contattore a vuoto combina un fusibile ad alta tensione in grado di rompere una vasta gamma di correnti di guasto a corto circuito con un contattore a vuoto che può essere frequentemente azionatoL'unità Vacuum Contactor-Fuse Combination può essere utilizzata per l'avvio frequente dei motori e per l'interruzione frequente dei trasformatori e dei condensatori.L'unità di combinazione contattore-fuse è ampiamente utilizzata nei sistemi di alimentazione come le centrali elettriche, chimici, miniere di carbone, metallurgia, porti e moli. può essere utilizzato dalle centrali elettriche e dalle imprese industriali e minerarie per accendere e spegnere motori ad alta tensione, trasformatori,forni a induzione e altri carichiIl carrello situato sul fondo dell'unità di combinazione contattore-fuse a vuoto da 7,2 kV può essere facilmente spostato fuori dal gabinetto di controllo.L'altitudine dell'ambiente in cui il prodotto viene utilizzato non deve superare i 1000 metri sul livello del mare.
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 |
12 |
|
| Corrente nominale di funzionamento (Ie) |
A |
≤ 315 |
≤ 200 | ||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
| Corrente di rottura di cortocircuito prevista nominale (valore effettivo) |
kA |
≤ 50 | |||
| Corrente nominale di cortocircuito prevista (valore di picco) |
kA |
125 | |||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
|
Interruzioni a vuoto |
kV |
32 |
42 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
| Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) | |||
|
Circuito ausiliario |
Modulo |
(6a+6b) |
|||
| Valore nominale | AC 380V/5A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
||
|
A breve termine |
tempo/ora |
600 | |||
|
Durabilità meccanica |
10000 volte |
30 | |||
|
Resistenza elettrica |
10000 volte |
10 ((AC-3) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 150 |
||
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | |||
| Orario di apertura originale |
ms |
≤ 150 (contenuto elettrico), ≤ 60 (contenuto meccanico) | |||
| Fermo di accelerazione |
ms |
≤ 4 | |||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
