12kV 50Hz / 60Hz 3 fasi Unità di combinazione contattore vuoto-fuse Alta tensione
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a 3 fasi a 60 Hz,Contattore a vuoto a 3 fasi a 50 Hz,Combinazione contattore-fuse a vuoto Alta tensione |
||
|---|---|---|---|
Descrizione di prodotto
Descrizione generale:

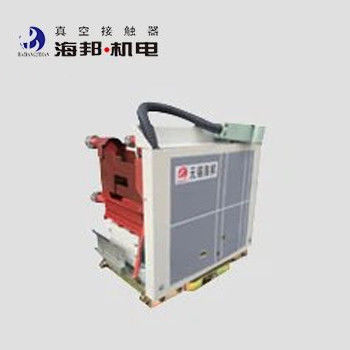

Hai Bang 12kV Vacuum Contactor-Fuse Combination unit HCR-12J(D) Y/D200-50T sono applicabili su sistemi di alimentazione AC 50-60Hz, tensione nominale 12kV, corrente nominale 200A. HCR-7.2J(D)Y/D315-50T è un altro tipo di unità di combinazione contattore-fuse a vuoto, di cui la tensione nominale è di 7,2 kV e la corrente nominale di 315 A.
L'unità Vacuum Contactor-Fuse Combination può essere installata nell'armadietto degli interruttori per formare un circuito F-C e utilizzata in combinazione con un protettore completo.L'unità del contattore a vuoto combina un fusibile ad alta tensione in grado di rompere una vasta gamma di correnti di guasto a corto circuito con un contattore a vuoto che può essere frequentemente azionatoPuò essere utilizzato per l'avvio frequente dei motori e per l'interruzione frequente di trasformatori e condensatori.
L'unità di combinazione contattore-fuse a vuoto è ampiamente utilizzata nei sistemi di energia come centrali elettriche, prodotti chimici, miniere di carbone, metallurgia, porti e moli.Può essere utilizzato dalle centrali elettriche e dalle imprese industriali e minerarie per accendere e spegnere i motori ad alta tensione CA, trasformatori, forni a induzione e altri carichi, e ha la funzione di protezione da cortocircuito.Il carrello in basso del 12kV Vacuum Contactor-Fuse Combination unità può essere facilmente spostato fuori dal gabinetto di controlloL'altitudine dell'ambiente in cui il prodotto viene utilizzato non deve superare i 1000 metri sul livello del mare.
Dati tecnici:
|
Nome |
Unità | Valore | ||||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 | 12 | ||
| Corrente nominale di funzionamento (Ie) |
A |
≤ 315 | ≤ 200 | |||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Corrente di rottura di cortocircuito prevista nominale (valore effettivo) | kA | ≤ 50 | ||||
| Corrente nominale di cortocircuito prevista (valore di picco) | kA | 125 | ||||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 | ||
|
Interruzioni a vuoto |
kV |
32 | 42 | |||
| Impulso di illuminazione resistenza tensione |
kV |
60 | 75 | |||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Potenza nominale (P) tenuta meccanica | VA | ≤ 900/600 (chiusura/apertura) | ||||
|
Circuito ausiliario |
Modulo | (6a+6b) | ||||
|
Valore nominale |
AC 380V/5A | |||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV | 2 | ||||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 | |||
|
A breve termine |
tempo/ora | 600 | ||||
|
Durabilità meccanica |
10000 volte | 30 | ||||
|
Resistenza elettrica |
10000 volte | 10 ((AC-3) | ||||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 150 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 150 (contenuto elettrico), ≤ 60 (contenuto meccanico) | ||||
| Fermo di accelerazione | ms | ≤ 4 | ||||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
