12 kV unità di combinazione contattore-fuse a vuoto 110V / 220V tensione di controllo
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Frequenza nominale: | 50/60 Hz | ||
|---|---|---|---|
| Evidenziare: | Unità di contattatore a vuoto da 12 kV,Unità di contattatore a vuoto 110V |
||
Descrizione di prodotto
Descrizione generale:

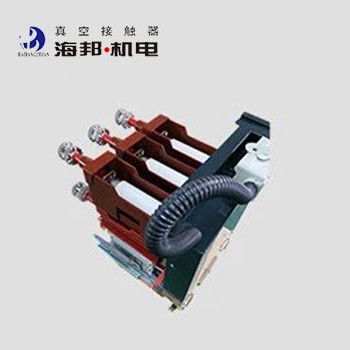

Hai Bang 12kV Vacuum Contactor-Fuse Combination units HCR-12J(D) Y/D200-50T sono applicabili su sistemi di alimentazione AC 50-60Hz, tensione nominale 12kV, corrente nominale 200A.
HCR-7.2J(D)Y/D315-50T è un altro tipo di unità di combinazione contattore-fuse a vuoto, la cui tensione nominale è di 7,2 kV e la corrente nominale è di 315A.
Le unità di combinazione contattore-fuse a vuoto possono essere installate nell'armadietto degli interruttori per formare un circuito F-C e utilizzate in combinazione con un protettore completo.L'unità del contattore a vuoto combina un fusibile ad alta tensione in grado di rompere una vasta gamma di correnti di guasto a corto circuito con un contattore a vuoto che può essere frequentemente azionato. Può essere utilizzato per l'avvio frequente dei motori e l'interruzione frequente di trasformatori e condensatori.prodotti chimici, miniere di carbone, metallurgia, porti e moli. può essere utilizzato dalle centrali elettriche e dalle imprese industriali e minerarie per accendere e spegnere motori ad alta tensione, trasformatori,forni a induzione e altri carichiIl carrello situato sul fondo delle unità di 12 kV Vacuum Contactor-Fuse Combination può essere facilmente spostato fuori dall'armadio di controllo.L'altitudine dell'ambiente in cui il prodotto viene utilizzato non deve superare i 1000 metri sul livello del mare.
Dati tecnici:
|
Nome |
Unità | Valore | ||||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 | 12 | ||
| Corrente nominale di funzionamento (Ie) |
A |
≤ 315 | ≤ 200 | |||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Corrente di rottura di cortocircuito prevista nominale (valore effettivo) | kA | ≤ 50 | ||||
| Corrente nominale di cortocircuito prevista (valore di picco) | kA | 125 | ||||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 | ||
|
Interruzioni a vuoto |
kV |
32 | 42 | |||
| Impulso di illuminazione resistenza tensione |
kV |
60 | 75 | |||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Potenza nominale (P) tenuta meccanica | VA | ≤ 900/600 (chiusura/apertura) | ||||
|
Circuito ausiliario |
Modulo | (6a+6b) | ||||
|
Valore nominale |
AC 380V/5A | |||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV | 2 | ||||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 | |||
|
A breve termine |
tempo/ora | 600 | ||||
|
Durabilità meccanica |
10000 volte | 30 | ||||
|
Resistenza elettrica |
10000 volte | 10 ((AC-3) | ||||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 150 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 150 (contenuto elettrico), ≤ 60 (contenuto meccanico) | ||||
| Fermo di accelerazione | ms | ≤ 4 | ||||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
