7.2kV Contattore ad alta tensione HV 50Hz / 60Hz 1000A 1250A 1600A
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-17 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Frequenza nominale: | 50/60 Hz | Corrente di produzione nominale: | 800A, 1000A, 1250A, 1600A, 2000A |
|---|---|---|---|
| Mercati di esportazione: | Globale | Tensione nominale: | 7.2 kV e 12 kV |
| Evidenziare: | Contattore a vuoto HV 1000A,Contattore a vuoto HV 1250A |
||
Descrizione di prodotto

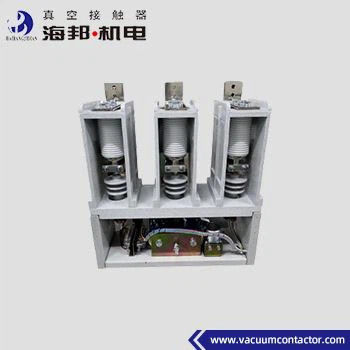

7.2kV Contattore a vuoto 1250A
Hai Bang 7.2kV Vacuum Contactor è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 7.2kV e 12kV, corrente nominale 800A, 1000A, 1250A, 1600A, 2000A. Questo tipo 7.Il contattore a vuoto ad alta tensione da 2 kV (12 kV) viene utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale.L'altitudine dell'ambiente in cui si trova il 7.2 kV di alta tensione Contattore a vuoto viene utilizzato non supera i 1000 metri sul livello del mare.
Abbiamo un altro tipo di contattore a vuoto da 7,2 kV, la cui corrente nominale è di 160A, 250A, 400A, 630A. Per maggiori informazioni si rimanda alle categorie.
Tipologie:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 kV |
12 kV |
|
|
Corrente di lavoro nominale (Ie) |
A |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
|
Capacità di connessione nominale |
A |
4Ie (AC-2) | |||
|
Capacità di rottura nominale |
A |
6Ie (AC-2) | |||
|
Corrente di resistenza a breve durata nominale |
A |
8Ie | |||
|
Cantico nominale di resistenza alla corrente |
A |
15 e | |||
|
Capacità di rottura massima |
A |
8Ie, 3 volte | |||
|
Durata nominale del cortocircuito |
s |
2 | |||
|
Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
| Interruzioni a vuoto |
kV |
32 |
42 | ||
|
Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
|
Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) | |||
|
Circuito ausiliario |
Modulo |
(3a+2b) ~(6a+5b) |
|||
| Valore nominale | di potenza di ricambio AC 380V/5A, | ||||
| CC 380V/1A | |||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
120 |
||
| A breve termine |
tempo/ora |
360 | |||
|
Durabilità meccanica |
10000 volte |
10 | |||
|
Resistenza elettrica |
10000 volte |
25 ((AC-2) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
||
|
Tempo asincrono a 3 fasi |
ms |
≤ 3 | |||
|
Orario di apertura originale |
ms |
≤ 60 | |||
|
Fermo di accelerazione |
ms |
≤ 10 | |||
Commento:La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
