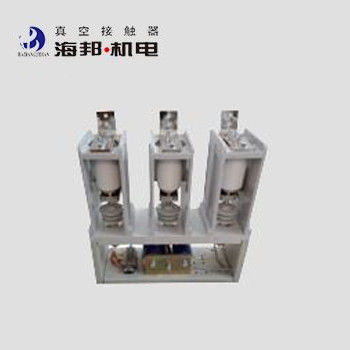

7.2kV Contattore a vuoto HV a corrente pesante a tre fasi per sistemi di alimentazione a corrente alternata da 50 a 60 Hz
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-17 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore HV a vuoto 7,2 kV,Contattore a vuoto HV a corrente pesante |
||
|---|---|---|---|
Descrizione di prodotto
Descrizione generale:
Hai Bang 7.2kV corrente pesante Vacuum Contactor è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 7.2kV e 12kV, corrente nominale 800A, 1000A, 1250A, 1600A, 2000A.Questo tipo di contattore a vuoto ad alta tensione è speciale per la sua capacità di collegare e disconnettere corrente pesanteHaibang 7.2kV Contattore di vuoto di corrente pesante potrebbe essere utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale,per il controllo di apparecchiature elettriche quali motori e trasformatori CA non induttiviL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto a corrente pesante da 7,2 kV non deve superare i 1000 metri sul livello del mare.
Abbiamo un altro tipo di 7.2kV Contattore a vuoto, la cui corrente nominale è 160A, 250A, 400A, 630A. Si prega di fare riferimento alle categorie per ulteriori informazioni
Tipologie:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dati tecnici:
|
Nome |
Unità |
Valore |
|||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 kV |
12 kV |
|
|
Corrente di lavoro nominale (Ie) |
A |
800, 1000A, 1250A, 1600A, 2000A |
|||
|
Frequenza nominale (fr) |
Hz |
50 ~ 60 |
|||
|
Capacità di connessione nominale |
A |
4Ie (AC-2) |
|||
|
Capacità di rottura nominale |
A |
6Ie (AC-2) |
|||
|
Corrente di resistenza a breve durata nominale |
A |
8Ie |
|||
|
Cantico nominale di resistenza alla corrente |
A |
15 e |
|||
|
Capacità di rottura massima |
A |
8Ie, 3 volte |
|||
|
Durata nominale del cortocircuito |
s |
2 |
|||
|
Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
|
Interruzioni a vuoto |
kV |
32 |
42 |
||
|
Impulso di illuminazione resistenza tensione |
kV |
60 |
75 |
||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
|
DC 110/220 |
|||||
|
Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) |
|||
|
Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) |
|||
|
Circuito ausiliario |
Modulo |
(3a+2b) ~(6a+5b) |
|||
|
Valore nominale |
di potenza di ricambio AC 380V/5A, |
||||
|
CC 380V/1A |
|||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 |
|||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
120 |
||
|
A breve termine |
tempo/ora |
360 |
|||
|
Durabilità meccanica |
10000 volte |
10 |
|||
|
Resistenza elettrica |
10000 volte |
25 ((AC-2) |
|||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
||
|
Tempo asincrono a 3 fasi |
ms |
≤ 3 |
|||
|
Orario di apertura originale |
ms |
≤ 60 |
|||
|
Fermo di accelerazione |
ms |
≤ 10 |
|||
Nota: la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
