3 Fase Contattore a vuoto 40,5 kV Tipo elettrico Corrente nominale 160A 250A 400A 630A
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-17 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | 630A Contattore a vuoto da 40,5 kV,Contattore elettrico a vuoto da 40 |
||
|---|---|---|---|
Descrizione di prodotto

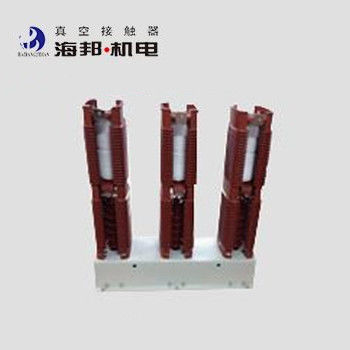

Hai Bang 40.5kV Vacuum Contactor 630A è adatto per sistemi di alimentazione AC 50 ~ 60Hz, tensione nominale del circuito principale 40.5kV, corrente nominale 160A, 250A, 400A, 630A. Questa serie di 40.5kV alto voltaggio Contattore a vuoto adotta la struttura internazionale di struttura di isolamento semicilindrico in epossido integralmente versatoIl contattore a vuoto da 40,5 kV è utilizzato per il collegamento diretto o remoto e la disconnessione del circuito principale.L'altitudine dell'ambiente in cui il 40.5 kV di alta tensione Contattore a vuoto utilizzato non supera i 1000 metri sul livello del mare.
Tipologie:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Dati tecnici:
|
Nome |
Unità |
Valore |
|||||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
40.5 kV |
||||
|
Corrente di lavoro nominale (Ie) |
A |
160A |
250A |
400A |
630A |
||
|
Capacità di connessione nominale (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Capacità di rottura nominale (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Corrente di sovraccarico e tempo di resistenza nominale |
kA/s |
2.4/1 |
3.75/1 |
"Cerchiamo Dio", 1/6 |
9.45/1 |
||
|
Corrente di resistenza a breve durata nominale (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Capacità di resistenza di corrente massima nominale (Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Durata nominale del cortocircuito |
s |
4 |
|||||
|
Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
95 |
||||
|
Interruzioni a vuoto |
kV |
95 |
|||||
|
Impulso di illuminazione resistenza tensione |
kV |
185 |
|||||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Potenza nominale (P) |
VA |
≤1500/30 (assorbente/tenente) |
|||||
|
Potenza nominale (P) tenuta meccanica |
VA |
≤ 1500/600 (chiusura/apertura) |
|||||
|
Circuito ausiliario |
Modulo |
6a+4b |
|||||
|
Valore nominale |
di potenza di ricambio AC 380V/5A, |
||||||
|
CC 380V/1A |
|||||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 |
|||||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
||||
|
A breve termine |
tempo/ora |
60 |
|||||
|
Durabilità meccanica |
10000 volte |
100 |
|||||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) |
|||||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 160 |
||||
|
Tempo asincrono a 3 fasi |
ms |
≤ 3 |
|||||
|
Orario di apertura originale |
ms |
≤ 120 (detenzione elettrica) |
|||||
|
Fermo di accelerazione |
ms |
≤ 7 |
|||||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
