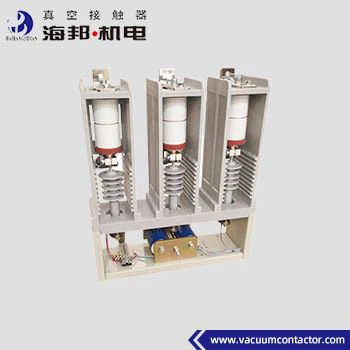

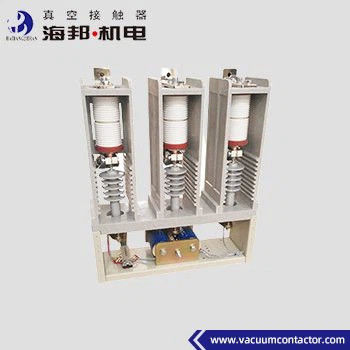

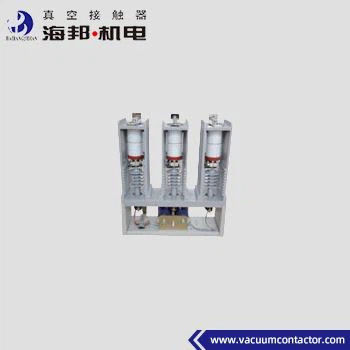

Contattore a vuoto di fase 3 di tipo plateau ad alta tensione 1250A
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto in piattaforma 3 fasi,Contattore a vuoto a 3 fasi 1250A |
||
|---|---|---|---|
Descrizione di prodotto
Hai Bang Plateau tipo Alta tensione Contattore di vuoto è dedicato per ambiente di altopiano.e corrente nominale 160A~1250A.JCZ9 Il contattore a vuoto di fase 3 di tipo Plateau è utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale, controllare motori CA, trasformatori e altre apparecchiature elettriche.L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto in fase di tipo Plateau 3 non supera i 5000 metri sul livello del mare..
Tipologie:
JCZ9-7.2-JTG/D160~1250
JCZ9-12-JTG/D160~1250
Condizione di applicazione:
1. temperatura dell'aria ambiente: -25°C +40°C, media di 24 ore non deve superare +35°C;
2. Altitudine: 5000m o inferiore; Abbiamo applicato il brevetto, che dimostra che il contattore a vuoto di tipo JCZ9 plateau può funzionare in modo sicuro e stabile all'altezza di 5000m sul livello del mare.
3. umidità relativa: media giornaliera inferiore al 95%, media mensile inferiore al 90%, non deve superare il 50% quando la temperatura dell'aria ambiente raggiunge +40°C;
4- Ambiente di esercizio: l'aria ambiente non deve essere contaminata da gas corrosivi, infiammabili o esplosivi e da vapore acqueo, livello di contaminazione: livello III;
5. Installazione di contattore per vuoto di tipo Plateau:
Quando funzionano, l'angolo di inclinazione tra la superficie del contattore ad alta tensione per vuoto di tipo Plateau installato e il piano orizzontale NON deve superare i 5°.
Nota: nel caso in cui le condizioni di cui sopra non possano soddisfare le esigenze dell'utente, quest'ultimo può negoziare con il fabbricante un trattamento speciale del prodotto.
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 |
12 |
|
| Corrente di lavoro nominale (Ie) |
A |
160~1250 | |||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
| Capacità di connessione nominale |
A |
10Ie (AC-4) | |||
| Capacità di rottura nominale |
A |
8Ie (AC-4) | |||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | |||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | |||
| Durata nominale del cortocircuito |
s |
4 | |||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
|
Interruzioni a vuoto |
kV |
32 |
42 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
| Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) | |||
|
Circuito ausiliario |
Modulo |
(3a+2b) ~(6a+5b) |
|||
| Valore nominale | di potenza di ricambio AC 380V/5A, | ||||
| CC 380V/1A | |||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
||
|
A breve termine |
tempo/ora |
600 | |||
|
Durabilità meccanica |
10000 volte |
100 | |||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 160 |
||
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | |||
| Orario di apertura originale |
ms |
≤ 100 (contenuto elettrico), ≤ 60 (contenuto meccanico) | |||
| Fermo di accelerazione |
ms |
≤ 5 | |||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
3Il prodotto può essere utilizzato per 1250A o 15KV (tipo comune) mediante fabbricazione speciale.
