Contattore a vuoto ad alta tensione 12 kV a 3 fasi 85% - 110% della tensione nominale di funzionamento
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a 3 fasi da 12 kV,Contattore a vuoto ad alta tensione a 3 fasi,Contattore a vuoto ad alta tensione da 12 kV |
||
|---|---|---|---|
Descrizione di prodotto

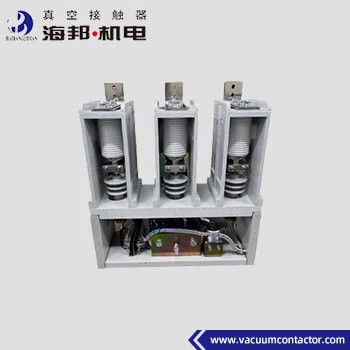

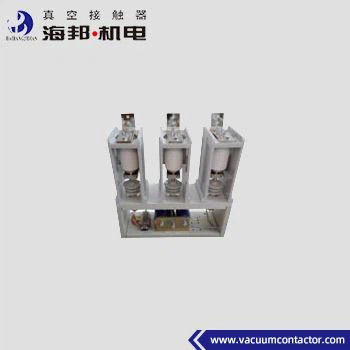

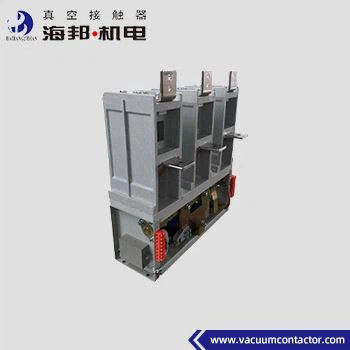

Hai Bang Medium Voltage 3 Phase AC Vacuum Contactor Type JCZ3-3.6D/D-800~2500A è adatto ai sistemi di alimentazione AC 50~60Hz, al circuito principale a tensione nominale 3.6kV e a corrente nominale 800-2500A. 3.Contattore a vuoto a 3 fasi a 6 kV è ampiamente utilizzato nel petrolio, attrezzature a prova d'esplosione delle miniere di carbone e altre occasioni. Il contattore a vuoto CA a 3 fasi è utilizzato per collegare e disconnettere direttamente o in remoto il circuito principale e controllare frequentemente i motori CA,trasformatori e altri dispositivi di controllo elettricoL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto a 3 fasi a 12 kV non deve superare i 1000 metri sul livello del mare.
Dati tecnici:
|
Nome |
Unità |
Valore | ||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
30,6 kV |
|
| Corrente di lavoro nominale (Ie) |
A |
800A ~ 2500A | ||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | ||
| Capacità di connessione nominale |
kA |
12.5 | ||
| Capacità di rottura nominale |
kA |
10 | ||
| Capacità di rottura massima |
kA |
12.5 | ||
| Corrente di resistenza a breve durata nominale |
kA |
10 | ||
| Cantico nominale di resistenza alla corrente |
kA |
12.5 | ||
| Durata nominale del cortocircuito |
s |
4 | ||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
18 |
|
|
Interruzioni a vuoto |
kV |
18 | ||
| Impulso di illuminazione resistenza tensione |
kV |
40 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potenza nominale (Ps) |
VA |
≤ 600/50 (assorbimento/tenuta) | ||
| Potenza nominale (P) tenuta meccanica ((800~2500) |
VA |
≤ 900/600 (chiusura/apertura) | ||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | ||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
|
|
A breve termine |
tempo/ora |
600 | ||
|
Durabilità meccanica |
10000 volte |
10 | ||
|
Resistenza elettrica |
10000 volte |
10 | ||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | ||
| Orario di apertura originale |
ms |
≤ 150 | ||
| Fermo di accelerazione |
ms |
≤ 10 | ||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
