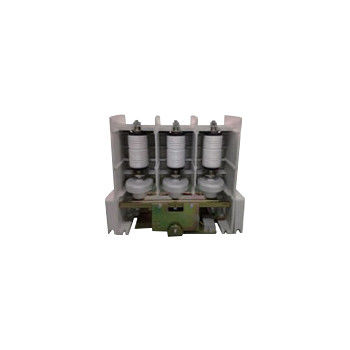

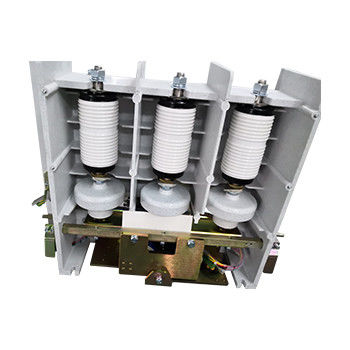

Contattore a vuoto 12 kV per condensatore - Contattore a vuoto ad alta tensione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto da 12 kV per condensatore,Contattore a vuoto per condensatore ad alta tensione |
||
|---|---|---|---|
Descrizione di prodotto
Contattore a vuoto 12 kV per condensatore - Contattore a vuoto ad alta tensione, tensione nominale 12 kV, corrente nominale 160A, 250A, 400A, 630A
Descrizione generale:
Contattore di vuoto ad alta tensione a 3 fasi Hai Bang Contattore di vuoto ad alta tensione a 3 fasi Hai Bang Contattore di vuoto a 12 kV di tipo JCZ5 per condensatore è applicabile su sistemi di alimentazione a corrente alternata da 50 a 60 Hz, tensione nominale fino a 12 kV, corrente nominale fino a 630 A.Questo tipo di contattore a vuoto da 12 kV per condensatore è utilizzato per collegare e disconnettere direttamente o in remoto il circuito principale e controllare frequentemente i carichi capacitivi, motori CA, trasformatori e altre apparecchiature elettriche. JCZ5 12kV contattore a vuoto per condensatore è ampiamente utilizzato nella rete elettrica di compensazione di potenza reattiva, industria chimica, metallurgia,approvvigionamento idrico e trattamento delle acque reflueL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto a 3 fasi non deve superare i 1000 metri sul livello del mare.
Tipologie:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 12 kV | |||
| Corrente di lavoro nominale (Ie) | A | 160A ~ 630A | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | A | 10Ie (AC-4) | ||||
| Capacità di rottura nominale | A | 8Ie (AC-4) | ||||
| Corrente di resistenza a breve durata nominale | A | 10Ie | ||||
| Cantico nominale di resistenza alla corrente | A | 25Ie | ||||
| Durata nominale del cortocircuito | s | 4 | ||||
| Capacità di rottura massima | 6.3 kA, 3 volte | |||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 42 | |||
| Interruzioni a vuoto | kV | 42 | ||||
| Impulso di illuminazione resistenza tensione | kV | 75 | ||||
| Corrente di rottura nominale del singolo condensatore (C2) | A | 160-400 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC o DC 110/220 | |||
| Potenza nominale (P) | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Circuito ausiliario | Modulo | (3a+2b) ~(6a+5b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | |||
| A breve termine | tempo/ora | 600 | ||||
| Durabilità meccanica | 10000 volte | 100 | ||||
| Resistenza elettrica | 10000 volte | 25 ((AC-3), 10 ((AC-4) | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 160 | ||||
| Fermo di accelerazione | ms | ≤ 10 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. |
||||||
