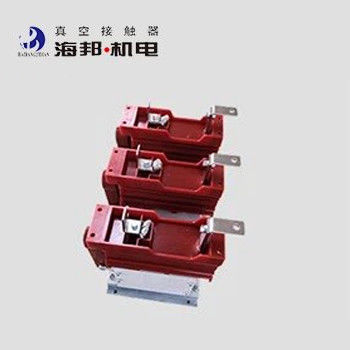

12 kV Contattore orizzontale a vuoto Alta tensione 50 - 60 Hz
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Tensione nominale: | 12 kV | Tipo: | Contattore a vuoto |
|---|---|---|---|
| Frequenza nominale: | 50/60 Hz | ||
| Evidenziare: | Contattore a vuoto orizzontale da 12 kV,Contattore a vuoto orizzontale ad alta tensione |
||
Descrizione di prodotto
Descrizione generale:
Hai Bang Contattore a vuoto orizzontale ad alta tensione applicabile a sistemi di alimentazione a corrente alternata da 50 a 60 Hz, tensione nominale 7,2 kV e 12 kV, corrente nominale 160A, 250A, 400A, 630A.Questo tipo di contattore a vuoto ad alta tensione è utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare i carichi capacitivi, motori CA, trasformatori e altre apparecchiature elettriche.
Il contattore a vuoto orizzontale è utilizzato nella compensazione di potenza reattiva della rete elettrica, nell'industria chimica, nella metallurgia, nell'approvvigionamento idrico e nel trattamento del drenaggio, nelle attrezzature delle miniere di carbone e in altre occasioni.L'altitudine dell'ambiente in cui viene utilizzata l'unità del contattore a vuoto non supera i 1000 metri sul livello del mare.
Tipologie:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 |
12 |
|
| Corrente di lavoro nominale (Ie) |
A |
160A, 250A, 400A, 630A | |||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
| Capacità di connessione nominale |
A |
10Ie | |||
| Capacità di rottura nominale |
A |
8Ie | |||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | |||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | |||
| Capacità di rottura massima |
A |
10Ie | |||
| Durata nominale del cortocircuito |
s |
4 | |||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
|
Interruzioni a vuoto |
kV |
32 |
42 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
| Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) | |||
|
Circuito ausiliario |
Modulo |
(3a+3b) ~(6a+6b) |
|||
| Valore nominale | AC 380V/5A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
120 |
||
|
A breve termine |
tempo/ora |
360 | |||
|
Durabilità meccanica |
10000 volte |
30 | |||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3),10 ((AC-4) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 150 |
||
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | |||
| Orario di apertura originale |
ms |
≤ 150 (contenuto elettrico), ≤ 60 (contenuto meccanico) | |||
| Fermo di accelerazione |
ms |
≤ 4 | |||
|
Nota: la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. |
|||||
