Contattore a vuoto orizzontale ad alta tensione 12 kV Contattore a vuoto trifase
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Tipo: | Contattore a vuoto | Frequenza nominale: | 50/60 Hz |
|---|---|---|---|
| Tipo di montaggio: | Orizzontale | ||
| Evidenziare: | Contattore a vuoto orizzontale 12 kV,Contattore a vuoto orizzontale di terza fase,Contattore a vuoto a tre fasi a 12 kV |
||
Descrizione di prodotto

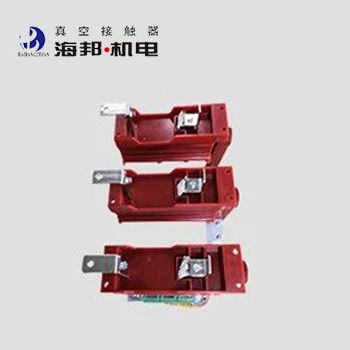

Contattore a vuoto orizzontale da 12 kV
Descrizione generale:
Hai Bang High Voltage Horizontal Vacuum Contactor è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 7.2 kV e 12 kV, corrente nominale 160A, 250A, 400A, 630A.Questo tipo di contattore a vuoto ad alta tensione è utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare i carichi capacitiviIl contattore orizzontale a vuoto a 12 kV è utilizzato nella compensazione di potenza reattiva della rete elettrica, nell'industria chimica, nella metallurgia, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dei prodotti chimici, nel settore dell'approvvigionamento idrico e trattamento delle acque reflueL'altitudine dell'ambiente in cui viene utilizzata l'unità di contatto orizzontale a vuoto non deve superare i 1000 metri sul livello del mare.
Tipologie:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 |
12 |
|
| Corrente di lavoro nominale (Ie) |
A |
160A, 250A, 400A, 630A | |||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
| Capacità di connessione nominale |
A |
10Ie | |||
| Capacità di rottura nominale |
A |
8Ie | |||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | |||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | |||
| Capacità di rottura massima |
A |
10Ie | |||
| Durata nominale del cortocircuito |
s |
4 | |||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
|
Interruzioni a vuoto |
kV |
32 |
42 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
| Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) | |||
|
Circuito ausiliario |
Modulo |
(3a+3b) ~(6a+6b) |
|||
| Valore nominale | AC 380V/5A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
120 |
||
|
A breve termine |
tempo/ora |
360 | |||
|
Durabilità meccanica |
10000 volte |
30 | |||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3),10 ((AC-4) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 150 |
||
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | |||
| Orario di apertura originale |
ms |
≤ 150 (contenuto elettrico), ≤ 60 (contenuto meccanico) | |||
| Fermo di accelerazione |
ms |
≤ 4 | |||
|
Nota: la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. |
|||||
