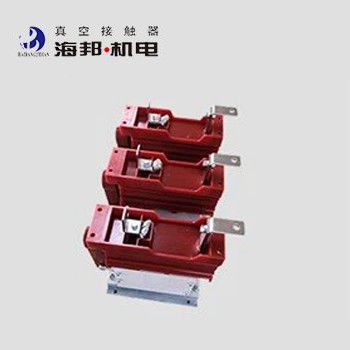

7.2kV Contattore orizzontale a vuoto Alta tensione 50Hz / 60Hz Frequenza nominale
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Frequenza nominale: | 50/60 Hz | Tipo: | Orizzontale |
|---|---|---|---|
| Livello di vuoto: | Alto vuoto | ||
| Evidenziare: | 7Contattore orizzontale a vuoto di 2 kV,Contattore orizzontale a vuoto 50 Hz |
||
Descrizione di prodotto
Descrizione generale:
Hai Bang High Voltage Horizontal Vacuum Contactor è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 7.2 kV e 12 kV, corrente nominale 160A, 250A, 400A, 630A.Questo tipo di contattore a vuoto ad alta tensione è utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare i carichi capacitiviIl contattore orizzontale a vuoto da 7,2 kV è utilizzato nella compensazione di potenza reattiva della rete elettrica, nell'industria chimica, nella metallurgia, nel settore dei trasporti, nel settore dei trasporti, nel settore delle telecomunicazioni, nell'industria dei trasporti, nel settore dei trasporti, nell'industria delle telecomunicazioni, nel settore dell'energia elettrica, nell'industria dei trasporti, nell'industria delle telecomunicazioni, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettrica, nel settore dell'energia elettricità, nel settore dell'energia elettricitàapprovvigionamento idrico e trattamento delle acque reflueL'altitudine dell'ambiente in cui viene utilizzata l'unità di contatto orizzontale a vuoto non deve superare i 1000 metri sul livello del mare.
Tipologie:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 |
12 |
|
| Corrente di lavoro nominale (Ie) |
A |
160A, 250A, 400A, 630A | |||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
| Capacità di connessione nominale |
A |
10Ie | |||
| Capacità di rottura nominale |
A |
8Ie | |||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | |||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | |||
| Capacità di rottura massima |
A |
10Ie | |||
| Durata nominale del cortocircuito |
s |
4 | |||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
|
Interruzioni a vuoto |
kV |
32 |
42 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
| Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) | |||
|
Circuito ausiliario |
Modulo |
(3a+3b) ~(6a+6b) |
|||
| Valore nominale | AC 380V/5A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
120 |
||
|
A breve termine |
tempo/ora |
360 | |||
|
Durabilità meccanica |
10000 volte |
30 | |||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3),10 ((AC-4) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 150 |
||
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | |||
| Orario di apertura originale |
ms |
≤ 150 (contenuto elettrico), ≤ 60 (contenuto meccanico) | |||
| Fermo di accelerazione |
ms |
≤ 4 | |||
|
Nota: la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. |
|||||
