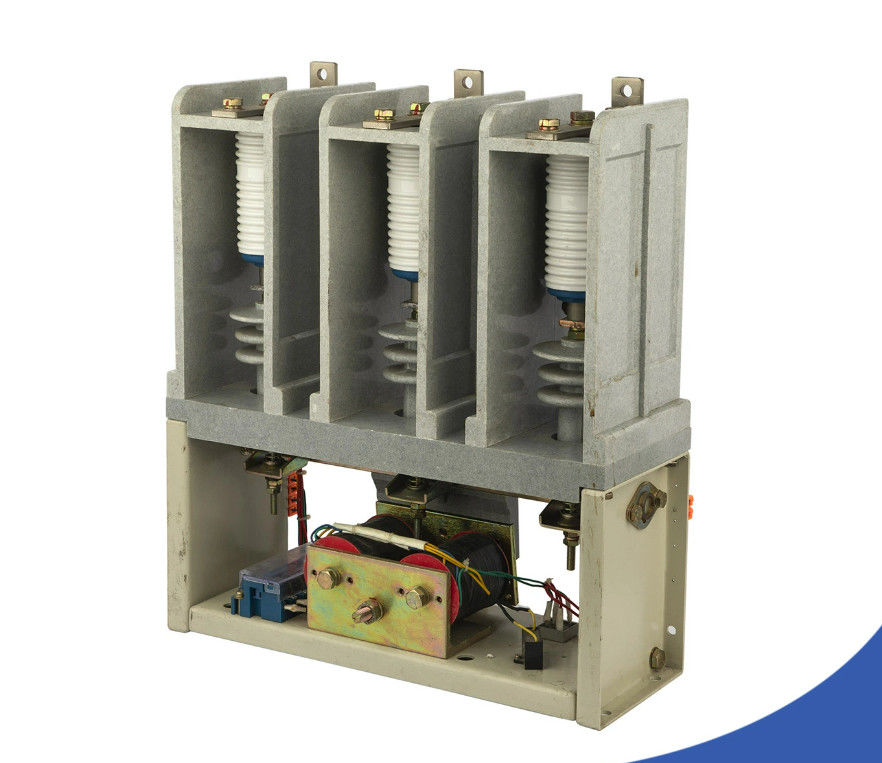

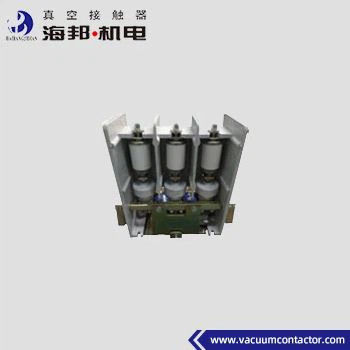

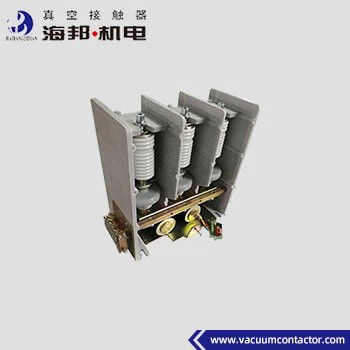

3.6kV MV Contattore a vuoto 630A AC 50Hz - 60Hz Per sistemi di alimentazione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-17 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | 3Contattore a vuoto MV da.6 kV,Contattore a vuoto MV 60 Hz |
||
|---|---|---|---|
Descrizione di prodotto
Hai Bang 3.6kV Medium Voltage Vacuum Contactor è adatto per sistemi di alimentazione con corrente alternata 50~60Hz, tensione nominale del circuito principale 3.6kV, corrente nominale rispettivamente 160A, 250A, 400A, 630A.Viene utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare i motori CAQuesto tipo di contattore a vuoto a media tensione di 3,6 kV è ampiamente utilizzato in petrolio, attrezzature a prova di esplosione delle miniere di carbone e altre occasioni.L'altitudine dell'ambiente in cui il 3Il contattore a vuoto a.6 kV non deve essere utilizzato a un'altezza superiore a 1000 metri sul livello del mare.
Abbiamo altri tipi di contattore a vuoto a media tensione da 3,6 kV, la cui corrente nominale è di 800~2500A (JCZ3-3.6D/D-800~2500A) e 3200A (JCZ3-3.6D/D-3200A).Per ulteriori informazioni si rimanda alle categorie.
Tipologie:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Dati tecnici:
| Nome |
Unità |
Valore | ||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
30,6 kV |
|
| Corrente di lavoro nominale (Ie) |
A |
160A, 250A, 400A, 630A | ||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | ||
| Capacità di connessione nominale |
A |
10Ie (AC-4) | ||
| Capacità di rottura nominale |
A |
8Ie (AC-4) | ||
| Capacità di rottura massima |
kA, tempo |
6.3, 3 | ||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | ||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | ||
| Durata nominale del cortocircuito |
s |
4 | ||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
18 |
|
|
Interruzioni a vuoto |
kV |
18 | ||
| Impulso di illuminazione resistenza tensione |
kV |
40 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potenza nominale (P) |
VA |
≤ 600/50 (assorbimento/tenuta) | ||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | ||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
|
|
A breve termine |
tempo/ora |
600 | ||
|
Durabilità meccanica |
10000 volte |
100 | ||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) | ||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | ||
| Orario di apertura originale |
ms |
≤ 150 | ||
| Fermo di accelerazione |
ms |
≤ 10 | ||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
