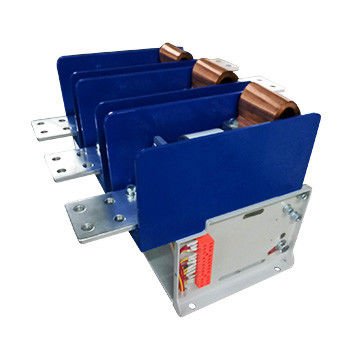

3.6kV 1600A Contattore a vuoto - Contattore a vuoto a media tensione
Dettagli:
| Marca: | haibang |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a media tensione 1600A,3.6 kV Contattore a vuoto a media tensione |
||
|---|---|---|---|
Descrizione di prodotto
3.6kV 1600A Contattore a vuoto - Contattore a vuoto a media tensione, tensione nominale 3.6kV, corrente nominale 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Descrizione generale:
Hai Bang 3.6kV corrente pesante Contattore a vuoto Tipo JCZ3-3.6D/D-800~2500A è adatto per sistemi di alimentazione AC 50~60Hz, circuito principale tensione nominale 3.6kV e corrente nominale 800A, 1000A, 1250A, 1600A,2000A, 2500A. JCZ3 3.6kV Contattore a vuoto a media tensione è ampiamente utilizzato in petrolio, attrezzature a prova di esplosione delle miniere di carbone e altre occasioni.6kV Contattore a vuoto viene utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare i motori CAL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto a media tensione da 3,6 kV non deve superare i 1000 metri sul livello del mare.
Abbiamo altri tipi di contattore a vuoto a media tensione da 3,6 kV, la cui corrente nominale è di 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) e 3200A (JCZ3-3.6D/D-3200A).Per ulteriori informazioni si rimanda alle categorie.
Tipologie:
JCZ3-3.6D/D-800~2500A
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 30,6 kV | |||
| Corrente di lavoro nominale (Ie) | A | 800A, 1000A, 1250A, 1600A, 2000A, 2500A | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | kA | 12.5 | ||||
| Capacità di rottura nominale | kA | 10 | ||||
| Capacità di rottura massima | kA | 12.5 | ||||
| Corrente di resistenza a breve durata nominale | kA | 10 | ||||
| Cantico nominale di resistenza alla corrente | kA | 12.5 | ||||
| Durata nominale del cortocircuito | s | 4 | ||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 18 | |||
| Interruzioni a vuoto | kV | 18 | ||||
| Impulso di illuminazione resistenza tensione | kV | 40 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) tenuta elettrica (~ 800 ~ 3200A) | VA | ≤ 600/50 (assorbimento/tenuta) | ||||
| Potenza nominale (P) tenuta meccanica ((800~2500) | VA | ≤ 900/600 (chiusura/apertura) | ||||
| Circuito ausiliario | Modulo | (3a+2b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | |||
| A breve termine | tempo/ora | 600 | ||||
| Durabilità meccanica | 10000 volte | 10 | ||||
| Resistenza elettrica | 10000 volte | 10 | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 150 | ||||
| Fermo di accelerazione | ms | ≤ 10 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. |
||||||
