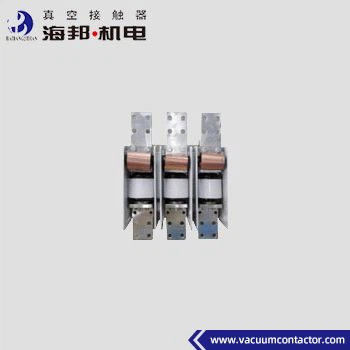

Contattore a vuoto a tre fasi a media tensione 2500A 3.6kV Contattori CA
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-17 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a tre fasi 2500A,Contattore a vuoto trifase 3.6 kV |
||
|---|---|---|---|
Descrizione di prodotto
Contattore a vuoto a media tensione Hai Bang Type CKJ3-1.14J ((D) /D-1600~2500 applicabile a sistemi di alimentazione a corrente alternata da 50 a 60 Hz, tensione nominale 1140V, corrente nominale 1600-2500A.Questo tipo di media tensione 2500A Contattore a vuoto è utilizzato per direttamente o da remoto collegare e disconnettere il circuito del rotore del motore di avvolgimentoQuesto tipo di contatore di vuoto a media tensione 1140V è adatto per le occasioni di controllo elettrico che richiedono un controllo di corrente elevata sotto la categoria di utilizzo AC-2.apparecchi per il rientroL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto non deve superare i 1000 metri sul livello del mare.
 |
|
|
Condizione di applicazione:
a. Temperatura dell'aria ambiente: -25°C+40°C, media di 24 ore non deve superare +35°C;
b. Altitudine: 1000 m o inferiore;
c. Umidità relativa: media giornaliera inferiore al 95%, media mensile inferiore al 90%, non deve superare il 50% quando la temperatura dell'aria ambiente raggiunge +40°C;
d. Ambiente di esercizio: l'aria ambiente non deve essere contaminata da gas corrosivi, infiammabili o esplosivi e da vapore acqueo; livello di contaminazione: livello III;
e. Installazione di un contattore a vuoto da 1140 V:
Durante il funzionamento, l'angolo di inclinazione tra la superficie del contattore a vuoto 2500A installato e il piano orizzontale non deve superare i 5°.
Nota:Nel caso in cui le condizioni di cui sopra non possano soddisfare le esigenze dell'utente, quest'ultimo può negoziare con il fabbricante un trattamento speciale del prodotto.
Dati tecnici:
|
Nome |
Unità |
Valore |
||||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
V. |
1140 |
|||
|
Corrente di lavoro nominale (Ie) |
A |
1600~2500 |
||||
|
Frequenza nominale (fr) |
Hz |
50 ~ 60 |
||||
|
Capacità di connessione nominale |
A |
4Ie (AC-2) |
||||
|
Capacità di rottura nominale |
A |
4Ie (AC-2) |
||||
|
Corrente resistente a sovraccarico nominale |
A/s |
2Ie/10 |
||||
|
Capacità di rottura massima |
kA, tempo |
5kA/25 volte |
||||
|
Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
4.2 |
|||
|
Interruzioni a vuoto |
kV |
10 |
||||
|
Impulso di illuminazione resistenza tensione |
kV |
8 |
||||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) |
||||
|
Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) |
||||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
||||
|
Valore nominale |
di potenza di ricambio AC 380V/5A, |
|||||
|
CC 380V/1A |
||||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 |
||||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
|||
|
A breve termine |
tempo/ora |
600 |
||||
|
Durabilità meccanica |
10000 volte |
100 |
||||
|
Resistenza elettrica |
10000 volte |
25 ((AC-2) |
||||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|||
|
Tempo asincrono a 3 fasi |
ms |
≤ 3 |
||||
|
Orario di apertura originale |
ms |
≤ 100 (contenuto elettrico), ≤ 60 (contenuto meccanico) |
||||
|
Fermo di accelerazione |
ms |
≤ 5 |
||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. 3- Può essere utilizzato per 2000V. |
||||||
Assicurazione della qualità
L'azienda lavora a stretto contatto con università e istituti di ricerca scientifica per sviluppare continuamente prodotti con prestazioni eccellenti.Con l'ausilio di attrezzature di lavorazione avanzate (macchine di taglio laser), centri di lavorazione CNC) e strumenti di prova avanzati (sistemi di prova intelligenti con commutazione, tester di tensione resistente alla frequenza di potenza, ecc.),fornisce una garanzia affidabile per lo sviluppo e la produzione del prodotto dell'azienda.
Il nostro certificato
Prendendo "innovazione tecnologica" come nucleo della strategia di sviluppo tecnologico, "perfetto servizio" come strategia di marchio leader, e "qualità prima" come suo scopo,l'azienda ha superato la certificazione ISO9001L'implementazione del controllo dell'intero processo è effettuata in stretta conformità con il sistema di certificazione della qualità.
Domande frequenti
Q1: Lei è un produttore, una società commerciale o un terzo?
R: Siamo un produttore e abbiamo costruito la nostra azienda dal 2003.
Q2: Qual è il tempo di consegna del vostro contattore a vuoto?
A: In generale, il tempo di consegna del nostro contattore a vuoto è secondo la quantità richiesta, la macchina personalizzata sarà consegnata come negoziazione con i nostri clienti.
Q3: Qual è il livello di qualità dei vostri prodotti?
R: Abbiamo superato la certificazione del sistema di qualità ISO9001:2008.
Q4. Qual è lo standard del vostro imballaggio?
R: Possiamo progettare e personalizzare l'imballaggio gratuitamente in base alla richiesta dei nostri clienti.
Q5: Come posso ottenere il servizio post-vendita?
R: Vi invieremo i pezzi di ricambio gratuitamente se i problemi sono causati da noi.
Se si tratta di problemi causati dall'uomo, vi invieremo anche i pezzi di ricambio, comunque è addebitato.
