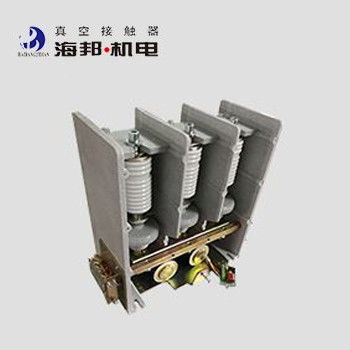

3.6kV 630A Contattore a vuoto a media tensione a tre fasi per trasformatori
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-17 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a media tensione a tre fasi,Trasformatori Contattore a vuoto a media tensione,3.6kV 630A Contattore a vuoto |
||
|---|---|---|---|
Descrizione di prodotto
Hai Bang 3.6kV 630A Vacuum Contactor è adatto per sistemi di alimentazione con corrente alternata 50~60Hz, tensione nominale del circuito principale 3.6kV, corrente nominale rispettivamente 160A, 250A, 400A, 630A.Contattore a vuoto a media tensione da 6 kV è ampiamente utilizzato nel petrolio, attrezzature a prova di esplosione delle miniere di carbone e altre occasioni. Haibang 3.6kV 630A Contattore a vuoto è utilizzato per collegare e disconnettere direttamente o in remoto il circuito principale e spesso controllare i motori CA,L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto a media tensione da 3,6 kV non deve superare i 1000 metri sul livello del mare.
Abbiamo altri tipi di contattore a vuoto a media tensione da 3,6 kV, la cui corrente nominale è di 800~2500A (JCZ3-3.6D/D-800~2500A) e 3200A (JCZ3-3.6D/D-3200A).Per ulteriori informazioni si rimanda alle categorie.
Tipologie:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Dati tecnici:
|
Nome |
Unità |
Valore |
||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
30,6 kV |
|
|
Corrente di lavoro nominale (Ie) |
A |
160A, 250A, 400A, 630A |
||
|
Frequenza nominale (fr) |
Hz |
50 ~ 60 |
||
|
Capacità di connessione nominale |
A |
10Ie (AC-4) |
||
|
Capacità di rottura nominale |
A |
8Ie (AC-4) |
||
|
Capacità di rottura massima |
kA, tempo |
6.3, 3 |
||
|
Corrente di resistenza a breve durata nominale |
A |
10Ie |
||
|
Cantico nominale di resistenza alla corrente |
A |
25Ie |
||
|
Durata nominale del cortocircuito |
s |
4 |
||
|
Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
18 |
|
|
Interruzioni a vuoto |
kV |
18 |
||
|
Impulso di illuminazione resistenza tensione |
kV |
40 |
||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
Potenza nominale (P) |
VA |
≤ 600/50 (assorbimento/tenuta) |
||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
||
|
Valore nominale |
di potenza di ricambio AC 380V/5A, |
|||
|
CC 380V/1A |
||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 |
||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
|
|
A breve termine |
tempo/ora |
600 |
||
|
Durabilità meccanica |
10000 volte |
100 |
||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) |
||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|
|
Tempo asincrono a 3 fasi |
ms |
≤ 3 |
||
|
Orario di apertura originale |
ms |
≤ 150 |
||
|
Fermo di accelerazione |
ms |
≤ 10 |
||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
