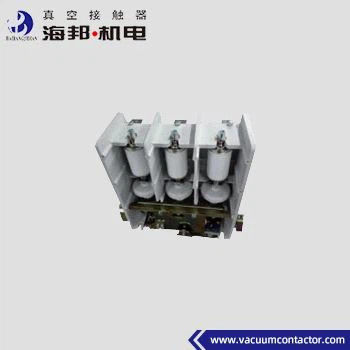

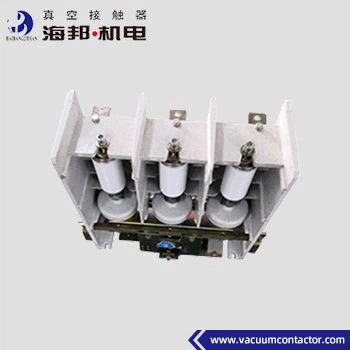

Contattore a vuoto a 3 fasi di condensatore 7.2 kV Contattore a vuoto ad alta tensione
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Tempi di consegna: | 7-15 giorni lavorativi |
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a 3 fasi del condensatore,Contattore a vuoto a 3 fasi 7,2 kV |
||
|---|---|---|---|
Descrizione di prodotto
Contattore a vuoto a 3 fasi del condensatore
Contattore di vuoto ad alta tensione Hai Bang Type JCZ53 Contattore di vuoto a fase applicabile a sistemi di alimentazione a corrente alternata da 50 a 60 Hz, tensione nominale fino a 7,2 kV, corrente nominale 160A, 250A, 400A, 630A.Questo tipo di contattore a vuoto a 3 fasi del condensatore è utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e controllare frequentemente i carichi capacitiviQuesto tipo di contattore a vuoto a condensatore a 3 fasi è ampiamente utilizzato nella compensazione di potenza reattiva della rete elettrica.L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto non supera i 1000 metri sul livello del mare.
Tipologie:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Dati tecnici:
|
Nome |
Unità |
Valore | ||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 kV |
|
| Corrente di lavoro nominale (Ie) |
A |
160A, 250A, 400A, 630A | ||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | ||
| Capacità di connessione nominale |
A |
10Ie (AC-4) | ||
| Capacità di rottura nominale |
A |
8Ie (AC-4) | ||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | ||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | ||
| Durata nominale del cortocircuito |
s |
4 | ||
| Capacità di rottura massima |
kA, tempo |
6.3/3 | ||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
|
|
Interruzioni a vuoto |
kV |
32 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 | ||
| Corrente di rottura nominale del singolo condensatore (C2) |
A |
160 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | ||
| Potenza nominale (P) tenuta meccanica |
VA |
≤ 900/600 (chiusura/apertura) | ||
|
Circuito ausiliario |
Modulo |
(3a+2b) ~(6a+5b) |
||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | ||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
|
|
A breve termine |
tempo/ora |
600 | ||
|
Durabilità meccanica |
10000 volte |
100 | ||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) | ||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|
| Tempo asincrono a 3 fasi |
ms |
≤ 3 | ||
| Orario di apertura originale |
ms |
≤ 100 (contenuto elettrico), ≤ 60 (contenuto meccanico) | ||
| Fermo di accelerazione |
ms |
≤ 5 | ||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
