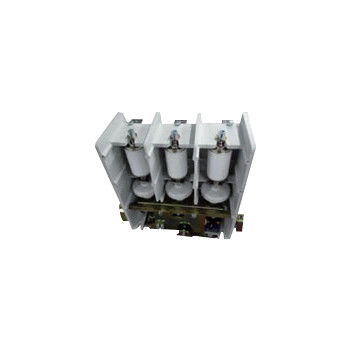

Contattore a vuoto ad alta tensione 7,2 kV 630A
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
|
Informazioni dettagliate |
|||
| Evidenziare: | 7.2kV 630A Contattore a vuoto,Contattore a vuoto ad alta tensione 630A |
||
|---|---|---|---|
Descrizione di prodotto
7.2kV 630A Contattore a vuoto - Contattore a vuoto ad alta tensione, tensione nominale 7,2kV, corrente nominale 160A, 250A, 400A, 630A
Descrizione generale:
Hai Bang 7.2kV 630A Vacuum Contactor è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale fino a 7.2 kV, corrente nominale 160A, 250A, 400A, 630A. Haibang 7.2kV 630A Contattore a vuoto è ampiamente utilizzato nella compensazione di potenza reattiva della rete elettrica, industria chimica, metallurgia, approvvigionamento idrico e trattamento dei condotti idrici, attrezzature sotterranee delle miniere di carbone e altre occasioni.Questo tipo di contattore a vuoto ad alta tensione è utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare i carichi capacitiviL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto non deve superare i 1000 metri sul livello del mare.
Abbiamo un altro tipo di contattore a vuoto da 7,2 kV, la cui corrente nominale è di 800A, 1000A, 1250A, 1600A, 2000A. Per maggiori informazioni si rimanda alle categorie.
Tipologie:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 7.2 | |||
| Corrente di lavoro nominale (Ie) | A | 160A, 250A, 400A, 630A | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | A | 10Ie (AC-4) | ||||
| Capacità di rottura nominale | A | 8Ie (AC-4) | ||||
| Corrente di resistenza a breve durata nominale | A | 10Ie | ||||
| Cantico nominale di resistenza alla corrente | A | 25Ie | ||||
| Durata nominale del cortocircuito | s | 4 | ||||
| Capacità di rottura massima | kA, tempo | 6.3/3 | ||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 32 | |||
| Interruzioni a vuoto | kV | 32 | ||||
| Impulso di illuminazione resistenza tensione | kV | 60 | ||||
| Corrente di rottura nominale del singolo condensatore (C2) | A | 160 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Potenza nominale (P) tenuta meccanica | VA | ≤ 900/600 (chiusura/apertura) | ||||
| Circuito ausiliario | Modulo | (3a+2b) ~(6a+5b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | |||
| A breve termine | tempo/ora | 600 | ||||
| Durabilità meccanica | 10000 volte | 100 | ||||
| Resistenza elettrica | 10000 volte | 25 ((AC-3), 10 ((AC-4) | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 100 (contenuto elettrico), ≤ 60 (contenuto meccanico) | ||||
| Fermo di accelerazione | ms | ≤ 5 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. |
||||||
