Descrizione di prodotto

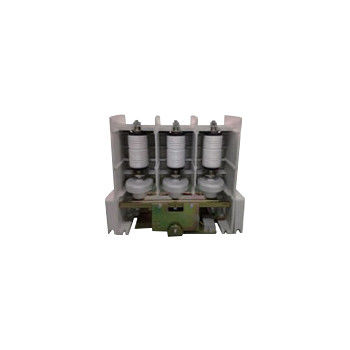

Contattore a vuoto 12 kV 630A - Contattore a vuoto ad alta tensione, tensione nominale 12 kV, corrente nominale 160A, 250A, 400A, 630A
Descrizione generale:
Hai Bang 12kV 630A Vacuum Contactor è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale fino a 12 kV, corrente nominale 160A, 250A, 400A, 630A.Questo tipo di contatore di vuoto ad alta tensione da 12 kV è ampiamente utilizzato nella compensazione di potenza reattiva della rete elettrica, industria chimica, metallurgia, approvvigionamento idrico e trattamento dei condotti idrici, attrezzature sotterranee delle miniere di carbone e altre occasioni.Haibang 12kV 630A Contattore a vuoto viene utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare carichi capacitivi, motori CA, trasformatori e altre apparecchiature elettriche. L'altitudine dell'ambiente in cui viene utilizzato il contattore ad alta tensione 12 kV non deve superare i 1000 metri sul livello del mare.
Abbiamo un altro tipo di contattore a vuoto da 12 kV, la cui corrente nominale è di 800A, 1000A, 1250A, 1600A, 2000A. Per maggiori informazioni si rimanda alle categorie.
Tipologie:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 12 | |||
| Corrente di lavoro nominale (Ie) | A | 160A, 250A, 400A, 630A | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | A | 10Ie (AC-4) | ||||
| Capacità di rottura nominale | A | 8Ie (AC-4) | ||||
| Corrente di resistenza a breve durata nominale | A | 10Ie | ||||
| Cantico nominale di resistenza alla corrente | A | 25Ie | ||||
| Durata nominale del cortocircuito | s | 4 | ||||
| Capacità di rottura massima | 6.3 kA, 3 volte | |||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 42 | |||
| Interruzioni a vuoto | kV | 42 | ||||
| Impulso di illuminazione resistenza tensione | kV | 75 | ||||
| Corrente di rottura nominale del singolo condensatore (C2) | A | 160-400 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC o DC 110/220 | |||
| Potenza nominale (P) | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Circuito ausiliario | Modulo | (3a+2b) ~(6a+5b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | |||
| A breve termine | tempo/ora | 600 | ||||
| Durabilità meccanica | 10000 volte | 100 | ||||
| Resistenza elettrica | 10000 volte | 25 ((AC-3), 10 ((AC-4) | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 160 | ||||
| Fermo di accelerazione | ms | ≤ 10 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. |
||||||
