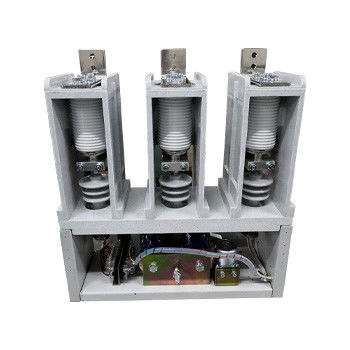

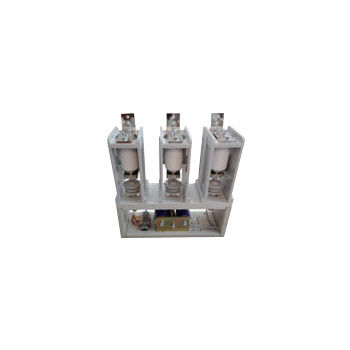

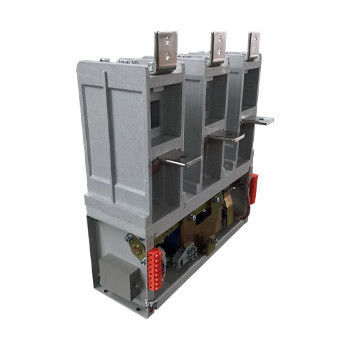

Contattore a vuoto 12kV 1250A - Contattore a vuoto ad alta tensione
Dettagli:
Miglior prezzo Contatto|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto ad alta tensione 1250A,Contattore a vuoto ad alta tensione da 12 kV |
||
|---|---|---|---|
Descrizione di prodotto
Contattore a vuoto 12kV 1250A - Contattore a vuoto ad alta tensione, tensione nominale 12kV, corrente nominale 800A, 1000A, 1250A, 1600A, 2000A
Descrizione generale:
Hai Bang 12kV Vacuum Contactor è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 7.2kV e 12kV, corrente operativa nominale 800, 1000A, 1250A, 1600A, 2000A.Questo tipo di contattore a vuoto ad alta tensione viene utilizzato per collegare e disconnettere direttamente o in remoto il circuito principale, e per il controllo di apparecchiature elettriche quali motori e trasformatori CA non induttivi.
L'altitudine dell'ambiente in cui viene utilizzato questo tipo di contattore ad alta tensione a vuoto da 12 kV non deve superare i 1000 metri sul livello del mare.Abbiamo contattori a vuoto di tipo plateau che potrebbero essere utilizzati in ambienti al di sotto di un' altitudine di 5000 metri sul livello del mare.Per ulteriori informazioni, si rimanda all'elenco dei contattori a vuoto in 3 fasi.
Abbiamo un altro tipo di contattore a vuoto da 12 kV, la cui corrente nominale è di 160A, 250A, 400A, 630A. Per maggiori informazioni si rimanda alle categorie.
Tipologie:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dati tecnici:
| Nome | Unità | Valore | |||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 7.2 kV | 12 kV | |||
| Corrente di lavoro nominale (Ie) | A | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | |||||
| Capacità di connessione nominale | A | 4Ie (AC-2) | |||||
| Capacità di rottura nominale | A | 6Ie (AC-2) | |||||
| Corrente di resistenza a breve durata nominale | A | 8Ie | |||||
| Cantico nominale di resistenza alla corrente | A | 15 e | |||||
| Capacità di rottura massima | A | 8 e 3 volte | |||||
| Durata nominale del cortocircuito | s | 2 | |||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 32 | 42 | |||
| Interruzioni a vuoto | kV | 32 | 42 | ||||
| Impulso di illuminazione resistenza tensione | kV | 60 | 75 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 1000/100 (assorbimento/tenuta) | |||||
| Potenza nominale (P) tenuta meccanica | VA | ≤ 900/600 (chiusura/apertura) | |||||
| Circuito ausiliario | Modulo | (3a+2b) ~(6a+5b) | |||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | ||||||
| CC 380V/1A | |||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | |||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 120 | ||||
| A breve termine | tempo/ora | 360 | |||||
| Durabilità meccanica | 10000 volte | 10 | |||||
| Resistenza elettrica | 10000 volte | 25 ((AC-2) | |||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | ||||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | |||||
| Orario di apertura originale | ms | ≤ 60 | |||||
| Fermo di accelerazione | ms | ≤ 10 | |||||
| Nota: la tensione di comando nominale può essere realizzata in base alle esigenze del cliente. | |||||||
