Descrizione di prodotto

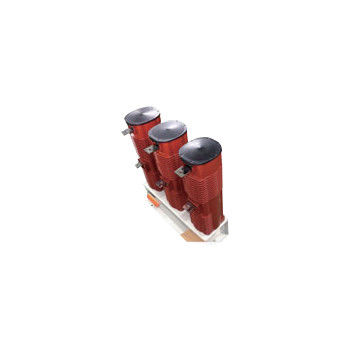

Contattore a vuoto da 24 kV 630A - Contattore a vuoto ad alta tensione, tensione nominale 24 kV, corrente nominale 160A, 250A, 400A, 630A
Descrizione generale:
Hai Bang 24kV 630A Vacuum Contactor è adatto per sistemi di alimentazione AC 50~60Hz, tensione nominale 24kV, corrente nominale di 160A, 250A, 400A, 630A.I contattori a vuoto ad alta tensione da 24 kV sono utilizzati per il collegamento diretto o remoto e la disconnessione del circuito principaleQuesta serie di contattori ad alta tensione ad 24 kV adotta la struttura internazionale di struttura di isolamento semi-cilindrica a colata epoxi integralmente versata,che soddisfa pienamente i requisiti di isolamento previsti dalla normativa internazionaleL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto da 24 kV 630 A non deve superare i 1000 metri sul livello del mare.
Tipologie:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Dati tecnici:
| Nome | Unità | Valore | ||||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 24 kV | |||||
| Corrente di lavoro nominale (Ie) | A | 160A | 250A | 400A | 630A | |||
| Capacità di connessione nominale (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| Capacità di rottura nominale (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| Corrente di sovraccarico e tempo di resistenza nominale | kA/s | 2.4/1 | 3.75/1 | "Cerchiamo Dio", 1/6 | 9.45/1 | |||
| Corrente di resistenza a breve durata nominale (Ik) | kV | 1.6 | 2.5 | 4 | 6.3 | |||
| Corrente di resistenza massima nominale (Ip) | kV | 4 | 6.25 | 10 | 16 | |||
| Durata nominale del cortocircuito | s | 4 | ||||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 65 | |||||
| Interruzioni a vuoto | kV | 65 | ||||||
| Impulso di illuminazione resistenza tensione | kV | 125 | ||||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | |||||
| DC 110/220 | ||||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 2000/30 (assorbimento/tenuta) | ||||||
| Potenza nominale (P) tenuta meccanica | VA | ≤ 2000/700 (chiusura/apertura) | ||||||
| Circuito ausiliario | Modulo | 3a+2b | ||||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||||
| CC 380V/1A | ||||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | |||||
| A breve termine | tempo/ora | 60 | ||||||
| Durabilità meccanica | 10000 volte | 100 | ||||||
| Resistenza elettrica | 10000 volte | 25 ((AC-3), 10 ((AC-4) | ||||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||||
| Orario di apertura originale | ms | ≤ 50 (detenzione elettrica) | ||||||
| Fermo di accelerazione | ms | ≤ 6 | ||||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. |
||||||||
