Informazioni dettagliate |
|||
| Evidenziare: | 1.14kV 1250A Contattore a vuoto,Contattore a vuoto a bassa tensione 1250A |
||
|---|---|---|---|
Descrizione di prodotto

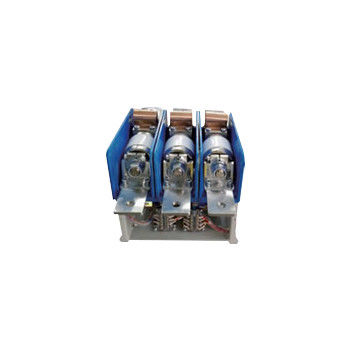

1.14kV 1250A Contattore a vuoto - Contattore a vuoto a bassa tensione, tensione nominale 1140V, corrente nominale 800-1250A
Descrizione generale:
Hai Bang 1.14kV 1250A Contattore a vuoto Type CKJ3-1.14J(D) /D-800~1250 è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 1140V, corrente nominale 800-1250A. Questo tipo 1.Il contattore a vuoto da 14 kV viene utilizzato per collegare e disconnettere direttamente o da remoto il circuito del rotore del motore di avvolgimento. Hai Bang 1.14kV 1250A Contattore a vuoto è ampiamente utilizzato in avanzatori di fase, armadi di avvio morbido e forni elettrici ad alta frequenza.14 kV 1250A Contattore a vuoto è adatto per le occasioni di controllo elettrico che richiedono un controllo di corrente elevata sotto la categoria di utilizzo AC-1 o AC-2.L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto da 1140 kV non deve superare i 1000 metri sul livello del mare.
Si prega di consultare le categorie relative ad altri tipi di contattori a vuoto da 1,14 kV con altri valori di corrente nominale.
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | V. | 1140 | |||
| Corrente di lavoro nominale (Ie) | A | 800, 1000, 1250 | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | A | 4Ie (AC-2) | ||||
| Capacità di rottura nominale | A | 4Ie (AC-2) | ||||
| Corrente resistente a sovraccarico nominale | A/s | 4Ie/10 | ||||
| Capacità di rottura massima | kA, tempo | 5kA/25 volte | ||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 4.2 | |||
| Interruzioni a vuoto | kV | 10 | ||||
| Impulso di illuminazione resistenza tensione | kV | 8 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Potenza nominale (P) tenuta meccanica | VA | ≤ 900/600 (chiusura/apertura) | ||||
| Circuito ausiliario | Modulo | (3a+2b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | |||
| A breve termine | tempo/ora | 600 | ||||
| Durabilità meccanica | 10000 volte | 100 | ||||
| Resistenza elettrica | 10000 volte | 25 ((AC-2) | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 100 (contenuto elettrico), ≤ 60 (contenuto meccanico) | ||||
| Fermo di accelerazione | ms | ≤ 5 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. 3- Può essere utilizzato per 2000V. |
||||||
