Descrizione di prodotto

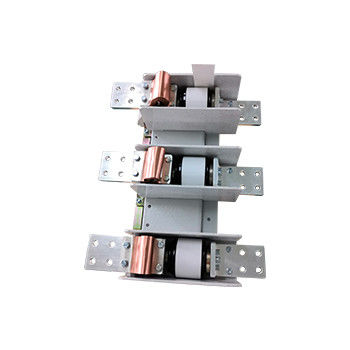

1.14kV 800A Contattore a vuoto - Contattore a vuoto a bassa tensione, tensione nominale 1,14kV, corrente nominale 630-800A
Descrizione generale:
Hai Bang Low Voltage Vacuum Contactor ?? Tipo CKJ3-1.14D/D-630~800 è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 1140V, corrente nominale 630-800A.Il contattore a vuoto da 14 kV viene utilizzato per collegare e disconnettere direttamente o da remoto il circuito principale e spesso controllare i motori CAHaibang 1.14kV 800A Vacuum Contactor è ampiamente utilizzato in petrolio, attrezzature a prova di esplosione delle miniere di carbone e altre occasioni.L'altitudine dell'ambiente in cui si trova il 1Il contattore a vuoto da.14 kV non deve essere utilizzato a un'altezza superiore a 1000 metri sul livello del mare.
Si prega di consultare le categorie relative ad altri tipi di contattori a vuoto da 1,14 kV con altri valori di corrente nominale.
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | V. | 1140 | |||
| Corrente di lavoro nominale (Ie) | A | 630, 800 | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | A | 10Ie (AC-4) | ||||
| Capacità di rottura nominale | A | 8Ie (AC-4) | ||||
| Durata nominale del cortocircuito | s | 4 | ||||
| Capacità di rottura massima | kA, tempo | 6.3kA/3 volte | ||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 4.2 | |||
| Interruzioni a vuoto | kV | 10 | ||||
| Impulso di illuminazione resistenza tensione | kV | 8 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 900/50 (assorbimento/tenuta) | ||||
| Circuito ausiliario | Modulo | (3a+2b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 600 ((AC-3), 300 ((AC-4) | |||
| A breve termine | tempo/ora | 2000 | ||||
| Durabilità meccanica | 10000 volte | 100 | ||||
| Resistenza elettrica | 10000 volte | 60 (AC-3), 6 (AC-4) | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 150 (detenzione elettrica) | ||||
| Fermo di accelerazione | ms | ≤ 10 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2- Può essere utilizzato per 2000V. |
||||||
