1.14kV 2000A Contattore a vuoto - Contattore a vuoto a bassa tensione
Dettagli:
Miglior prezzo Contatto|
Informazioni dettagliate |
|||
| Evidenziare: | Contattore a vuoto a bassa tensione 2000A,1.14 kV Contattore a vuoto a bassa tensione |
||
|---|---|---|---|
Descrizione di prodotto

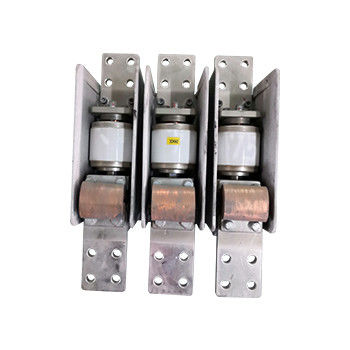

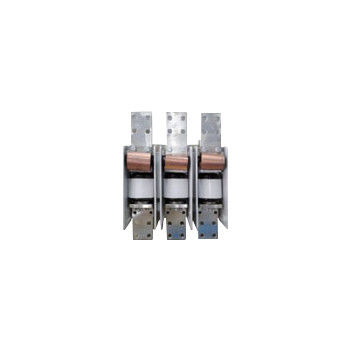

1.14kV 2000A Contattore a vuoto - Contattore a vuoto a bassa tensione, tensione nominale 1,14kV, corrente nominale 1600A, 2000A, 2500A
Descrizione generale:
Hai Bang 1.14kV Contattore a vuoto a corrente pesante Type CKJ3-1.14J(D) /D-1600~2500 è applicabile su sistemi di alimentazione AC 50-60Hz, tensione nominale 1.14kV, corrente nominale 1600A, 2000A, 2500A. Questo tipo 1.Il contattore a vuoto da 14 kV viene utilizzato per collegare e disconnettere direttamente o in remoto il circuito del rotore del motore di avvolgimento. Hai Bang 1.14 kV corrente pesante Contattore a vuoto è adatto per le occasioni di controllo elettrico che richiedono un controllo di corrente elevata sotto la categoria di utilizzo AC-2, ed è ampiamente utilizzato in avanzatori di fase,apparecchi per il rientroL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto da 1,14 kV non deve superare i 1000 metri sul livello del mare.
Si prega di consultare le categorie relative ad altri tipi di contattori a vuoto da 1,14 kV.
Dati tecnici:
| Nome | Unità | Valore | ||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 1.14 kV | |||
| Corrente di lavoro nominale (Ie) | A | 1600A, 2000A, 2500A | ||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | ||||
| Capacità di connessione nominale | A | 4Ie (AC-2) | ||||
| Capacità di rottura nominale | A | 4Ie (AC-2) | ||||
| Corrente resistente a sovraccarico nominale | A/s | 2Ie/10 | ||||
| Capacità di rottura massima | kA, tempo | 5kA/25 volte | ||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 4.2 | |||
| Interruzioni a vuoto | kV | 10 | ||||
| Impulso di illuminazione resistenza tensione | kV | 8 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 1000/100 (assorbimento/tenuta) | ||||
| Potenza nominale (P) tenuta meccanica | VA | ≤ 900/600 (chiusura/apertura) | ||||
| Circuito ausiliario | Modulo | (3a+2b) | ||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | ||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | |||
| A breve termine | tempo/ora | 600 | ||||
| Durabilità meccanica | 10000 volte | 100 | ||||
| Resistenza elettrica | 10000 volte | 25 ((AC-2) | ||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | |||
| Tempo asincrono a 3 fasi | ms | ≤ 3 | ||||
| Orario di apertura originale | ms | ≤ 100 (contenuto elettrico), ≤ 60 (contenuto meccanico) | ||||
| Fermo di accelerazione | ms | ≤ 5 | ||||
|
Nota: 1. la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. 2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte. 3Può essere utilizzato per 2kV. |
||||||
