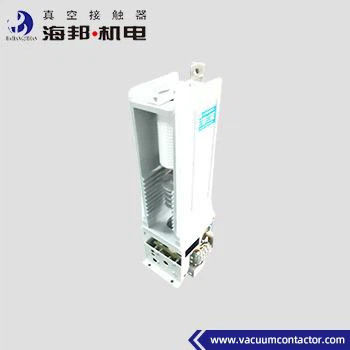

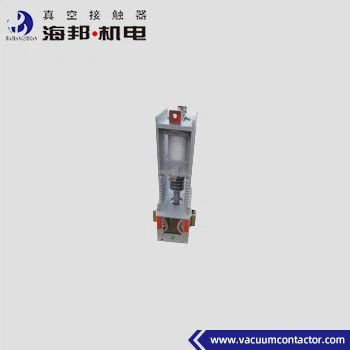

7.2kV 12kV Contattore a vuoto monofase
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Fase: | Non sposato | Vaso: | - Sì, sì. |
|---|---|---|---|
| Tipo di contatto: | Contattore | Frequenza nominale: | 50/60 Hz |
| Evidenziare: | Contattore a vuoto monofase 220V,Contattore a vuoto monofase tipo plateau |
||
Descrizione di prodotto
Hai Bang Plateau tipo Single Phase Vacuum Contactor è dedicato per l'ambiente di altopiano.e corrente nominale 160A~1250AIl contattore a vuoto monofase di tipo plateau è utilizzato principalmente come interruttore di messa a terra quando si verifica un guasto a terra monofase.JCZ1 Plateau tipo Contattori a vuoto monofase sono utilizzati in armadi di soppressione dell'arco e occasioni elettriche che richiedono il controllo monofaseL'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto Plateau non deve superare i 5000 metri sul livello del mare.
Tipologie:
JCZ1- TG/D160~1250A-7.2kV
JCZ1- TG/D160~1250A-12kV
Condizione di applicazione:
1. temperatura dell'aria ambiente: -25°C +40°C, media di 24 ore non deve superare +35°C;
2. Altitudine: 5000m o inferiore; Abbiamo applicato il brevetto che dimostra che il contattore a vuoto di tipo JCZ1 plateau può funzionare in modo sicuro e stabile all'altezza di 5000m sul livello del mare.
3. umidità relativa: media giornaliera inferiore al 95%, media mensile inferiore al 90%, non deve superare il 50% quando la temperatura dell'aria ambiente raggiunge +40°C;
4- Ambiente di esercizio: l'aria ambiente non deve essere contaminata da gas corrosivi, infiammabili o esplosivi e da vapore acqueo, livello di contaminazione: livello III;
5. Installazione di contattore per vuoto ad alta tensione di tipo Plateau:
Durante il funzionamento, l'angolo di inclinazione tra la superficie del contattore a vuoto monofase di tipo Plateau installato e il piano orizzontale NON deve superare i 5°.
Nota: nel caso in cui le condizioni di cui sopra non possano soddisfare le esigenze dell'utente, quest'ultimo può negoziare con il fabbricante un trattamento speciale del prodotto.
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 |
12 |
|
| Corrente di lavoro nominale (Ie) |
A |
160~1250 | |||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
| Capacità di connessione nominale |
A |
10Ie (AC-2) | |||
| Capacità di rottura nominale |
A |
8Ie (AC-2) | |||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | |||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | |||
| Durata nominale del cortocircuito |
s |
4 | |||
| Capacità di rottura massima |
A/tempo |
2500/4, 4000/4, 6300/4, 8000/4 | |||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
|
Interruzioni a vuoto |
kV |
32 |
42 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
|
Circuito ausiliario |
Modulo |
4a+3b |
|||
| Valore nominale | AC 380V/5A | ||||
| CC 380V/1A | |||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
||
|
A breve termine |
tempo/ora |
600 | |||
|
Durabilità meccanica |
10000 volte |
100 | |||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 160 |
||
| Orario di apertura originale |
ms |
≤ 100 (detenzione elettrica) | |||
| Fermo di accelerazione |
ms |
≤ 5 | |||
|
Nota: la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. |
|||||
