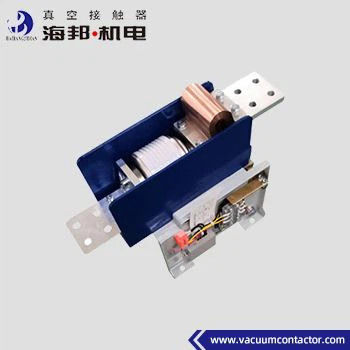

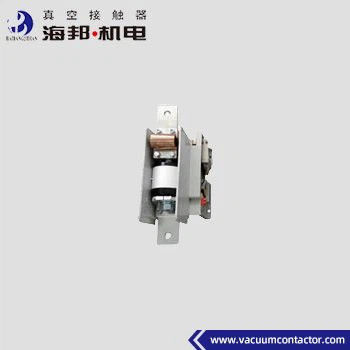

3.6kV 1 fase Contattore a vuoto Corrente nominale 3200A
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Frequenza: | 50/60 Hz | Tipo: | Fase singola |
|---|---|---|---|
| Evidenziare: | 3Contattore a vuoto a 1 fase di.6kV,Contattore a vuoto in piattaforma di fase 1 |
||
Descrizione di prodotto
Hai Bang Single Phase AC Vacuum Contactors Questo tipo di contattore a vuoto monofase è utilizzato principalmente come interruttore di messa a terra quando si verifica un guasto di terra monofaseI contattori a vuoto monofase sono utilizzati in occasioni elettriche che richiedono un controllo monofase.6 kV Contattore a vuoto monofase non superiore a 1000 metri sul livello del mare.
Dati tecnici:
|
Nome |
Unità |
Valore | ||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
1.14-3.6 kV |
|
| Corrente di lavoro nominale (Ie) |
A |
3200 | ||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | ||
| Capacità di connessione nominale |
A |
4Ie (AC-4) | ||
| Capacità di rottura nominale |
A |
4Ie (AC-2) | ||
| Capacità di rottura massima |
kA |
5 | ||
| Corrente di resistenza a breve durata nominale |
A/s |
4Ie/10 | ||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
4.2 |
|
|
Interruzioni a vuoto |
kV |
10 | ||
| Impulso di illuminazione resistenza tensione |
kV |
8 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | ||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | ||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
|
|
A breve termine |
tempo/ora |
600 | ||
|
Durabilità meccanica |
10000 volte |
100 | ||
|
Resistenza elettrica |
10000 volte |
25 (AC-2) | ||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|
| Orario di apertura originale |
ms |
≤ 150 | ||
| Fermo di accelerazione |
ms |
≤ 5 | ||
|
Nota: la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. |
||||
