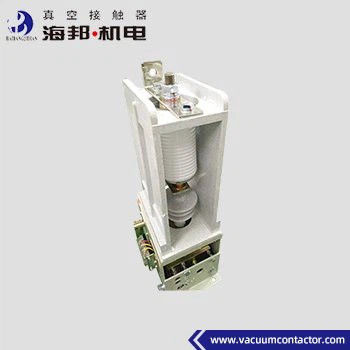

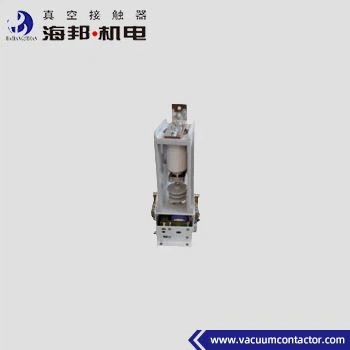

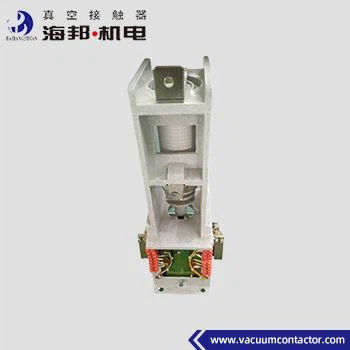

2500A Contattore a vuoto monofase 12kV Contattore a vuoto monopole
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Evidenziare: | 2500A Contattore a vuoto monofase,Contattore a vuoto monofase 12 kV,Contattore a vuoto a polo singolo da 12 kV |
||
|---|---|---|---|
Descrizione di prodotto
Hai Bang Contattore a vuoto a fase singola TipoJCZ1-12D/D1600~2500 è adatto per sistemi di alimentazione AC 50~60Hz, tensione nominale del circuito principale 7.2kV, 12kV, corrente nominale 1600A~2500A.Questo tipo di contattore a vuoto monofase è utilizzato principalmente come interruttore di messa a terra quando si verifica un guasto di terra monofase. La corrente più alta è di 2500A. I contattori a vuoto a fase singola sono utilizzati in armadi di soppressione dell'arco e in occasioni elettriche che richiedono un controllo a fase singola.L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto monofase non deve superare i 1000 metri sul livello del mare (tipo G non deve superare i 2500 metri).
Dati tecnici:
|
Nome |
Unità |
Valore | |||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
7.2 |
12 |
|
| Corrente di lavoro nominale (Ie) |
A |
1600 ~ 2500 | |||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | |||
| Capacità di connessione nominale |
A |
4Ie (AC-2) | |||
| Capacità di rottura nominale |
A |
4Ie (AC-2) | |||
| Durata nominale del cortocircuito |
s |
4 | |||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
32 |
42 |
|
| Interruzioni a vuoto |
kV |
32 |
42 | ||
| Impulso di illuminazione resistenza tensione |
kV |
60 |
75 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | |||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
|||
| Valore nominale | di potenza di ricambio AC 380V/5A, | ||||
| CC 380V/1A | |||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | |||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
||
|
A breve termine |
tempo/ora |
600 | |||
|
Durabilità meccanica |
10000 volte |
30 | |||
|
Resistenza elettrica |
10000 volte |
10 (AC-4) | |||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 100 |
||
| Orario di apertura originale |
ms |
≤ 60 | |||
| Fermo di accelerazione |
ms |
≤ 5 | |||
|
Nota: la tensione di controllo nominale può essere realizzata in base alle esigenze del cliente. |
|||||
