1.14 kV Contattore a vuoto monofase a bassa tensione con tensione di isolamento nominale
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Frequenza nominale: | 50/60 Hz | Tipo: | Fase singola |
|---|---|---|---|
| Evidenziare: | 1.14 kV Contattore a vuoto monofase,Contattore a vuoto monofase a bassa tensione,1Contattore a vuoto a bassa tensione da.14 kV |
||
Descrizione di prodotto

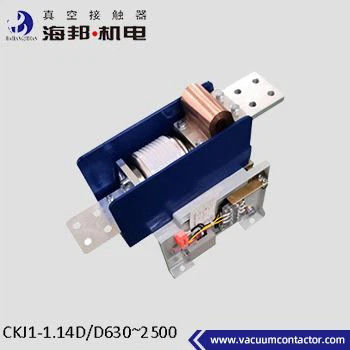

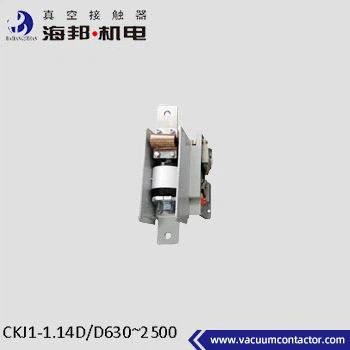

Hai Bang Single Phase 1.14kV Vacuum Contactor Tipo CKJ1-1.14D/D630~2500 è adatto per sistemi di alimentazione AC 50~60Hz, voltaggio nominale del circuito principale 1140V, corrente nominale 630~2500A.Questo tipo di contattore a vuoto a bassa tensione monofase è utilizzato principalmente come interruttore di messa a terra quando si verifica un guasto a terra monofaseIl contattore a vuoto a fase singola 1,14 kV è utilizzato in occasioni elettriche che richiedono un controllo a fase singola.Il contattore a vuoto monofase a 14 kV non deve superare i 1000 metri sul livello del mare.
Dati tecnici:
|
Nome |
Unità |
Valore |
||||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
V. |
1140 |
|||
|
Corrente di lavoro nominale (Ie) |
A |
630 ~ 2500 |
||||
|
Frequenza nominale (fr) |
Hz |
50 ~ 60 |
||||
|
Capacità di connessione nominale |
A |
4Ie (AC-4) |
||||
|
Capacità di rottura nominale |
A |
4Ie (AC-2) |
||||
|
Capacità di rottura massima |
kA |
5 |
||||
|
Corrente di resistenza a breve durata nominale |
A/s |
4Ie/10 |
||||
|
Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
4.2 |
|||
|
Interruzioni a vuoto |
kV |
10 |
||||
|
Impulso di illuminazione resistenza tensione |
kV |
8 |
||||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) |
||||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
||||
|
Valore nominale |
di potenza di ricambio AC 380V/5A, |
|||||
|
CC 380V/1A |
||||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 |
||||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
300 |
|||
|
A breve termine |
tempo/ora |
600 |
||||
|
Durabilità meccanica |
10000 volte |
100 |
||||
|
Resistenza elettrica |
10000 volte |
25 (AC-2) |
||||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|||
|
Orario di apertura originale |
ms |
≤ 150 |
||||
|
Fermo di accelerazione |
ms |
≤ 5 |
||||
|
Nota: la tensione di comando nominale può essere realizzata in base alle esigenze del cliente. |
||||||
