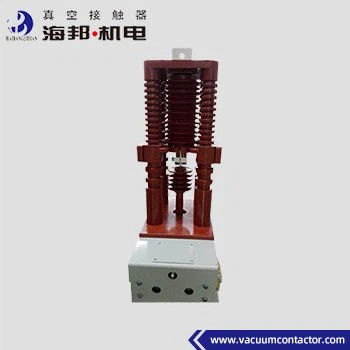

Contattore a vuoto ad alta tensione di 1 fase per sistemi di alimentazione a corrente alternata da 50 Hz a 60 Hz
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
Termini di pagamento e spedizione:
| Prezzo: | negotiable |
|---|---|
| Termini di pagamento: | Termini di pagamento: L/C, T/T, D/A, D/P |
|
Informazioni dettagliate |
|||
| Frequenza nominale: | 50/60 Hz | ||
|---|---|---|---|
| Evidenziare: | Contattore a vuoto ad alta tensione di 1 fase,Contattore a vuoto ad alta tensione da 60 Hz |
||
Descrizione di prodotto
Hai Bang High Voltage Single Phase Vacuum Contactor è adatto per sistemi di alimentazione AC 50 ~ 60Hz, tensione nominale del circuito principale 40.5kV, corrente nominale 160A, 250A, 400A, 630A.Questo tipo di contattore a vuoto ad alta tensione monofase è utilizzato principalmente come interruttore di messa a terra quando si verifica un guasto di messa a terra monofase. Contattore a vuoto ad alta tensione a fase singola è utilizzato in armadi di soppressione dell'arco e occasioni elettriche che richiedono un controllo a fase singola.L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto ad alta tensione monofase non supera i 1000 metri sul livello del mare.
Tipologie:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J(D) /D-630-6.3
Dati tecnici:
|
Nome |
Unità |
Valore | ||
|
Circuito principale |
Voltaggio nominale di funzionamento (Ue) |
kV |
40.5 |
|
| Corrente di lavoro nominale (Ie) |
A |
160,250,400,630 | ||
| Frequenza nominale (fr) |
Hz |
50 ~ 60 | ||
| Capacità di connessione nominale |
A |
10Ie (AC-4) | ||
| Capacità di rottura nominale |
A |
8Ie (AC-4) | ||
| Corrente di resistenza a breve durata nominale |
A |
10Ie | ||
| Cantico nominale di resistenza alla corrente |
A |
25Ie | ||
| Durata nominale del cortocircuito |
s |
4 | ||
| Capacità di rottura massima |
kA, tempo |
6.3/3 | ||
| Frequenza di potenza resistenza alla tensione |
Terminale di cablaggio a terra |
kV |
95 |
|
|
Interruzioni a vuoto |
kV |
95 | ||
| Impulso di illuminazione resistenza tensione |
kV |
185 | ||
|
Circuito di controllo |
Voltaggio nominale (Us) |
V. |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potenza nominale (P) |
VA |
≤ 1000/100 (assorbimento/tenuta) | ||
|
Circuito ausiliario |
Modulo |
(3a+2b) |
||
| Valore nominale | di potenza di ricambio AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione |
kV |
2 | ||
|
Frequenza nominale di funzionamento |
A lungo termine |
tempo/ora |
120 |
|
|
A breve termine |
tempo/ora |
360 | ||
|
Durabilità meccanica |
10000 volte |
3 | ||
|
Resistenza elettrica |
10000 volte |
25 ((AC-3), 10 ((AC-4) | ||
|
Caratteristiche meccaniche |
Orario di chiusura |
ms |
≤ 200 |
|
| Orario di apertura originale |
ms |
≤ 100 (detenzione elettrica) | ||
| Fermo di accelerazione |
ms |
≤ 10 | ||
Commento:
1La tensione di controllo nominale può essere realizzata in base alle esigenze del cliente.
2Per il tipo di tenuta meccanica, il dispositivo di chiusura deve essere sostituito ogni 100.000 volte.
