Descrizione di prodotto

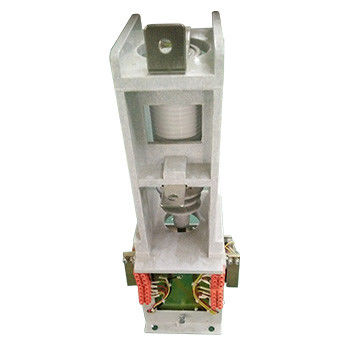

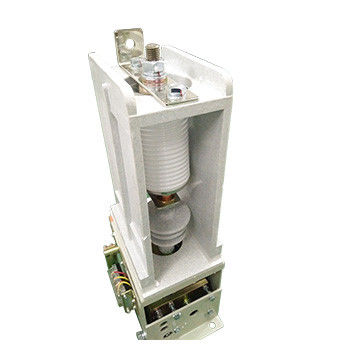

Contattore a vuoto monofase 12 kV - contattore a vuoto monofase ad alta tensione, tensione nominale 7,2 kV, 12 kV, corrente nominale 160A, 250A, 400A, 630A
Descrizione generale:
Hai Bang Single Phase 12kV Vacuum Contactor è adatto per sistemi di alimentazione AC 50 ~ 60Hz, tensione nominale del circuito principale 7.2kV, 12kV, corrente nominale 160A, 250A, 400A, 630A.Contattori a vuoto monofase sono utilizzati principalmente come interruttore di messa a terra quando si verifica un guasto a terra monofaseIl contattore a vuoto 12 kV haibang è utilizzato in armadi di soppressione dell'arco e in occasioni elettriche che richiedono un controllo monofase.L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto monofase a 12 kV non deve superare i 1000 metri sul livello del mare (tipo G non deve superare i 2500 metri).
Abbiamo un altro tipo di contattore a vuoto monofase da 12 kV (7,2 kV), la cui corrente nominale è di 2500 A. Per ulteriori informazioni, consultare le categorie.
Abbiamo anche un contattore a vuoto monofase di tipo Plateau da 12 kV (7,2 kV) con un disegno brevettato, che potrebbe operare in modo sicuro e stabile entro un'altitudine di 5000 m sul livello del mare.Per ulteriori informazioni si rimanda alle categorie.
Tipologie:
JCZ1-D(G) /D-7.2/12-160-1.6
JCZ1-D(G) /D-7.2/12-250-2.5
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1-D(G) /D-7.2/12-630-6.3
Dati tecnici:
| Amico | Unità | Valore | |||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 7.2 | 12 | |||
| Corrente di lavoro nominale (Ie) | A | 160, 250, 400, 630 | |||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | |||||
| Capacità di connessione nominale | A | 10Ie (AC-2) | |||||
| Capacità di rottura nominale | A | 8Ie (AC-2) | |||||
| Corrente di resistenza a breve durata nominale | A | 10Ie | |||||
| Cantico nominale di resistenza alla corrente | A | 25Ie | |||||
| Capacità di rottura massima | A | Sei volte e tre volte. | |||||
| Durata nominale del cortocircuito | s | 4 | |||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 32 | 42 | |||
| Interruzioni a vuoto | kV | 32 | 42 | ||||
| Impulso di illuminazione resistenza tensione | kV | 60 | 75 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 1000/100 (assorbimento/tenuta) | |||||
| Circuito ausiliario | Modulo | (3a+2b) | |||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | ||||||
| CC 380V/1A | |||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | |||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | ||||
| A breve termine | tempo/ora | 600 | |||||
| Durabilità meccanica | 10000 volte | 100 | |||||
| Resistenza elettrica | 10000 volte | 25 ((AC-3),10 (AC-4) | |||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 200 | ||||
| Orario di apertura originale | ms | ≤ 100 | |||||
| Fermo di accelerazione | ms | ≤ 10 | |||||
| Nota: la tensione di comando nominale può essere realizzata in base alle esigenze del cliente. | |||||||
