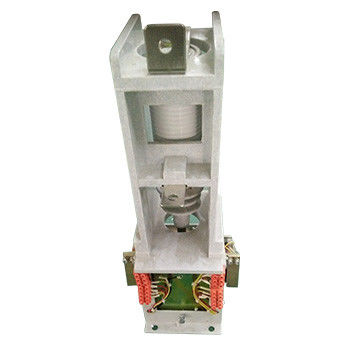

2500A Contattore a vuoto monofase - Contattore a vuoto ad alta tensione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | haibang |
|
Informazioni dettagliate |
|||
| Evidenziare: | 2500A Contattore a vuoto monofase,Contattore a vuoto monofase ad alta tensione,Contattore ad alta tensione a vuoto 2500A |
||
|---|---|---|---|
Descrizione di prodotto
Contattore a vuoto monofase 2500A - Contattore a vuoto monofase ad alta tensione, tensione nominale 7,2 kV, 12 kV, corrente nominale 1600A~2500A
Descrizione generale:
Hai Bang Single Phase 2500A Vacuum Contactor Type JCZ1-12D/D1600~2500 è adatto per sistemi di alimentazione AC 50~60Hz, tensione nominale del circuito principale 7.2kV, 12kV, corrente nominale 1600A~2500A.Questo tipo di contattore a vuoto monofase è utilizzato principalmente come interruttore di messa a terra quando si verifica un guasto di terra monofase. Haibang Single Phase 2500A Vacuum Contactor potrebbe essere utilizzato in armadi di soppressione dell'arco e occasioni elettriche che richiedono un controllo monofase.L'altitudine dell'ambiente in cui viene utilizzato il contattore a vuoto monofase non deve superare i 1000 metri sul livello del mare (tipo G non deve superare i 2500 metri).
Abbiamo un altro tipo di contattore a vuoto a fase singola da 12 kV (7,2 kV), la cui corrente nominale è di 160A, 250A, 400A, 630A. Per ulteriori informazioni, consultare le categorie.
Abbiamo anche un contattore a vuoto monofase di tipo Plateau da 12 kV (7,2 kV) con un disegno brevettato, che potrebbe operare in modo sicuro e stabile entro un'altitudine di 5000 m sul livello del mare.Per ulteriori informazioni si rimanda alle categorie.
Dati tecnici:
| Amico | Unità | Valore | |||||
| Circuito principale | Voltaggio nominale di funzionamento (Ue) | kV | 7.2 | 12 | |||
| Corrente di lavoro nominale (Ie) | A | 1600 ~ 2500 | |||||
| Frequenza nominale (fr) | Hz | 50 ~ 60 | |||||
| Capacità di connessione nominale | A | 4Ie (AC-2) | |||||
| Capacità di rottura nominale | A | 4Ie (AC-2) | |||||
| Durata nominale del cortocircuito | s | 4 | |||||
| Frequenza di potenza resistenza alla tensione | Terminale di cablaggio a terra | kV | 32 | 42 | |||
| Interruzioni a vuoto | kV | 32 | 42 | ||||
| Impulso di illuminazione resistenza tensione | kV | 60 | 75 | ||||
| Circuito di controllo | Voltaggio nominale (Us) | V. | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Potenza nominale (P) di tenuta elettrica | VA | ≤ 1000/100 (assorbimento/tenuta) | |||||
| Circuito ausiliario | Modulo | (3a+2b) | |||||
| Valore nominale | di potenza di ricambio AC 380V/5A, | ||||||
| CC 380V/1A | |||||||
| Circuito di controllo, circuito ausiliario a terra frequenza di alimentazione resistenza tensione | kV | 2 | |||||
| Frequenza nominale di funzionamento | A lungo termine | tempo/ora | 300 | ||||
| A breve termine | tempo/ora | 600 | |||||
| Durabilità meccanica | 10000 volte | 30 | |||||
| Resistenza elettrica | 10000 volte | 10 (AC-4) | |||||
| Caratteristiche meccaniche | Orario di chiusura | ms | ≤ 100 | ||||
| Orario di apertura originale | ms | ≤ 60 | |||||
| Fermo di accelerazione | ms | ≤ 5 | |||||
| Nota: la tensione di comando nominale può essere realizzata in base alle esigenze del cliente. | |||||||
